От других серий этот профиль отличается более тонкой стенкой. Размеры швеллеров серии Э, площадь поперечного сечения, вес 1 погонного метра, а также другие характеристики и справочные величины данного металлопроката представлены в таблицах.
Таблица «Размеры, масса и другие параметры швеллеров серии Э»:
|
Номер швеллера серии Э |
Размеры, мм |
F, см2 |
Вес 1 мп, кг |
|||||
|
h |
b |
s |
t |
R |
r |
|||
|
5Э |
50 |
32 |
4.2 |
7.0 |
6.5 |
2.5 |
6.10 |
4.79 |
|
6.5Э |
65 |
36 |
4.2 |
7.2 |
6.5 |
2.5 |
7.41 |
5.82 |
|
8Э |
80 |
40 |
4.2 |
7.4 |
7.5 |
2.5 |
8.82 |
6.92 |
|
10Э |
100 |
46 |
4.2 |
7.6 |
9.0 |
3.0 |
10.79 |
8.47 |
|
12Э |
120 |
52 |
4.5 |
7.8 |
9.5 |
3.0 |
13.09 |
10.24 |
|
14Э |
140 |
58 |
4.6 |
8.1 |
10.0 |
3.0 |
15.41 |
12.15 |
|
16Э |
160 |
64 |
4.7 |
8.4 |
11.0 |
3.5 |
17.85 |
14.01 |
|
18Э |
180 |
70 |
4.8 |
8.7 |
11.5 |
3.5 |
20.40 |
16.01 |
|
20Э |
200 |
76 |
4.9 |
9.0 |
12.0 |
4.0 |
23.02 |
18.07 |
|
22Э |
220 |
82 |
5.1 |
9.5 |
13.0 |
4.0 |
26.36 |
20.69 |
|
24Э |
240 |
90 |
5.3 |
10.0 |
13.0 |
4.0 |
30.19 |
23.69 |
|
27Э |
270 |
95 |
5.8 |
10.5 |
13.0 |
4.5 |
34.87 |
27.37 |
|
30Э |
300 |
100 |
6.3 |
11.0 |
13.0 |
5.0 |
39.94 |
31.35 |
|
33Э |
330 |
105 |
6.9 |
11.7 |
13.0 |
5.0 |
46.15 |
36.14 |
|
36Э |
360 |
110 |
7.4 |
12.6 |
14.0 |
6.0 |
52.19 |
41.53 |
|
40Э |
400 |
115 |
7.9 |
13.5 |
15.5 |
6.0 |
61.11 |
47.97 |

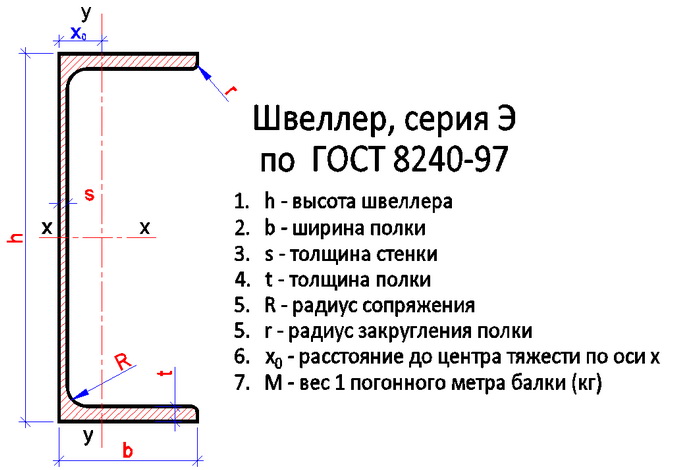

Примечание к таблице:
F – площадь поперечного сечения, получена при перпендикулярном разрезе элемента.
h – показатель высоты металлопроката.
b – показатель ширины полки.
s – показатель толщины стенки.
t – показатель толщины полки.
R – единица измерения радиуса внутреннего закругления полки в точке ее присоединения к стенке.
r – единица измерения радиуса закругления полки.
Таблица «Справочные значения для осей швеллеров серии Э»:
|
Номер швеллера серии Э |
Справочные значения для осей |
X0 см |
||||||
|
Х-Х |
Y-Y |
|||||||
|
Ix см4 |
Wx см3 |
Ix см |
Sx см3 |
Iy см4 |
Wy см3 |
Iy см |
||
|
5Э |
22.9 |
9.17 |
1.94 |
5.62 |
6.02 |
3.05 |
0.993 |
1.23 |
|
6.5Э |
48.9 |
15.05 |
2.57 |
9.02 |
9.42 |
4.13 |
1.127 |
1.32 |
|
8Э |
90.0 |
22.50 |
3.19 |
13.31 |
13.93 |
5.38 |
1.257 |
1.41 |
|
10Э |
175.9 |
35.17 |
4.04 |
20.55 |
22.68 |
7.47 |
1.450 |
1.56 |
|
12Э |
307.0 |
51.17 |
4.84 |
29.75 |
35.12 |
10.03 |
1.638 |
1.70 |
|
14Э |
495.7 |
70.81 |
5.67 |
40.96 |
51.76 |
13.13 |
1.833 |
1.86 |
|
16Э |
755.5 |
94.43 |
6.50 |
54.41 |
73.17 |
16.70 |
2.024 |
2.02 |
|
18Э |
1097.9 |
121.99 |
7.34 |
70.05 |
100.51 |
20.87 |
2.219 |
2.18 |
|
20Э |
1537.1 |
153.71 |
8.17 |
88.03 |
134.07 |
25.54 |
2.413 |
2.35 |
|
22Э |
2134.2 |
194.02 |
9.00 |
111.0 |
179.05 |
31.54 |
2.606 |
2.52 |
|
24Э |
2927.0 |
243.92 |
9.85 |
139.08 |
249.03 |
40.07 |
2.872 |
2.78 |
|
27Э |
4200.2 |
311.12 |
10.97 |
178.25 |
316.24 |
47.43 |
3.011 |
2.83 |
|
30Э |
5837.1 |
389.14 |
12.09 |
224.00 |
395.57 |
55.58 |
3.147 |
2.88 |
|
33Э |
8021.8 |
488.17 |
13.18 |
281.23 |
497.02 |
65.78 |
3.282 |
2.94 |
|
36Э |
108654.5 |
603.58 |
14.33 |
350.05 |
618.92 |
77.76 |
3.420 |
3.04 |
|
40Э |
15307.9 |
765.40 |
15.83 |
445.41 |
770.89 |
91.80 |
3.552 |
3.10 |
Примечание к таблице:
Х0 — Расстояние от оси Y—Y до наружной грани стенки швеллера.
