Предисловие

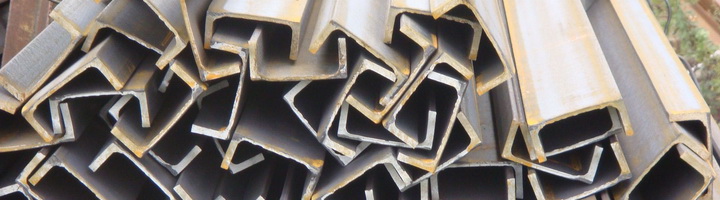

Швеллеры серии П с параллельными гранями полок применяются при проектировании конструкций из металла и при установке каркасов.

Чаще всего такие профили изготавливают из низкоуглеродистой либо низколегированной стали. Каждой серии металлопроката присущи индивидуальные параметры.

Таблица «Размеры и вес погонного метра металлических швеллеров с параллельными гранями полок в соответствии с ГОСТ 8240-97»:

Номер швеллера серии П*

                                       Размеры, мм

Вес 1 мп, кг

h

b

s

t

R

r

50

32

4.4

7

6

3.5

4.840

6.5П

65

36

4.4

7.2

6

3.5

5.897

80

40

4.5

7.4

6.5

3.5

7.051

10П

100

46

4.5

7.6

7

4

8.595

12П

120

52

4.8

7.8

7.5

4.5

10.42

14П

140

58

4.9

8.1

8

4.5

12.29

16П

160

64

5

8.4

8.5

5

14.22

16аП

160

68

5

9

8.5

5

15.34

18П

180

70

5.1

8.7

9

5

16.26

18аП

180

74

5.1

9.3

9

5

17.46

20П

200

76

5.2

9

9.5

5.5

18.37

22П

220

82

5.4

9.5

10

6

20.97

24П

240

90

5.6

10

10.5

6

24.05

27П

270

95

6

10.5

11

6.5

27.65

30П

300

100

6.5

11

12

7

31.78

33П

300

105

7

11.7

13

7.5

34.87

36П

360

110

7.5

12.6

14

8.5

41.89

40П

400

115

8

13.5

15

9

48.28

Примечание к таблице:

*— Изготовлены с гранями полок, лежащими параллельно друг другу. Являются более легкими по весу относительно других видов швеллеров.

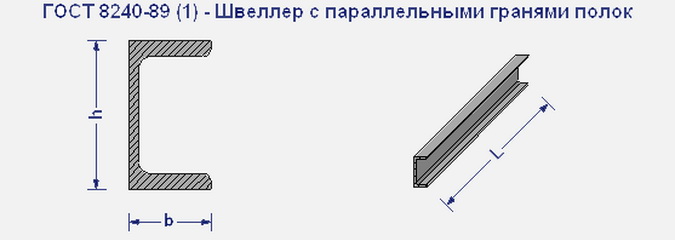

h – Показатель высоты изделия.

b – Показатель ширины изделия.

s – Показатель толщины стенки изделия.

t – Показатель толщины полки изделия.

R – Показатель радиуса внутреннего закругления полок.

r – Показатель радиуса закругления полок.

Таблица «Справочные значения для осей швеллеров серии П»:

Номер серии П

Справочные значения для осей

Х0см

Х-Х

Y-Y

Ix см4

Wx см3

Ix см

Sx см3

Iy см4

Wy см3

Iy см

22.8

9.1

1.92

5.61

5.95

2.99

0.98

1.21

6.5П

48.8

15.0

2.55

9.02

9.35

4.06

1.12

1.29

89.8

22.5

3.16

13.30

13.90

5.31

1.24

1.38

10П

175.0

34.9

3.99

20.50

22.60

7.37

1.44

1.53

12П

305.0

50.8

4.79

29.70

34.90

9.84

1.62

1.66

14П

493.0

70.4

5.61

40.90

51.50

12.90

1.81

1.82

16П

750.0

93.8

6.44

54.30

72.80

16.40

2.00

1.97

16аП

827.0

103.0

6.51

59.50

90.50

19.60

2.15

2.19

18П

1090.0

121.0

7.26

70.00

100.00

20.60

2.20

2.14

18аП

1200.0

133.0

7.34

76.30

123.00

24.30

2.35

2.36

20П

1530.0

153.0

8.08

88.00

134.00

25.20

2.39

2.30

22П

2120.0

193.0

8.90

111.00

178.00

31.00

2.58

2.47

24П

2910.0

243.0

9.75

139.00

248.00

39.50

2.85

2.72

27П

4180.0

310.0

10.90

178.00

314.00

46.70

2.99

2.78

30П

5830.0

389.0

12.00

224.00

393.00

54.80

3.12

2.83

33П

8010.0

486.0

13.10

281.00

491.00

64.60

3.25

2.90

36П

10850.0

603.0

14.30

350.00

611.00

76.30

3.38

2.99

40П

15260.0

763.0

15.80

445.00

760.00

89.90

3.51

3.05

Примечание к таблице:

Х0 — Расстояние от оси Y—Y до наружной грани стенки швеллера.
