Предисловие

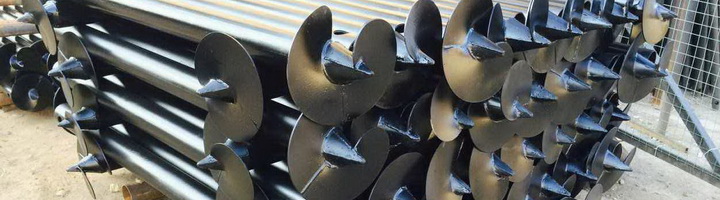

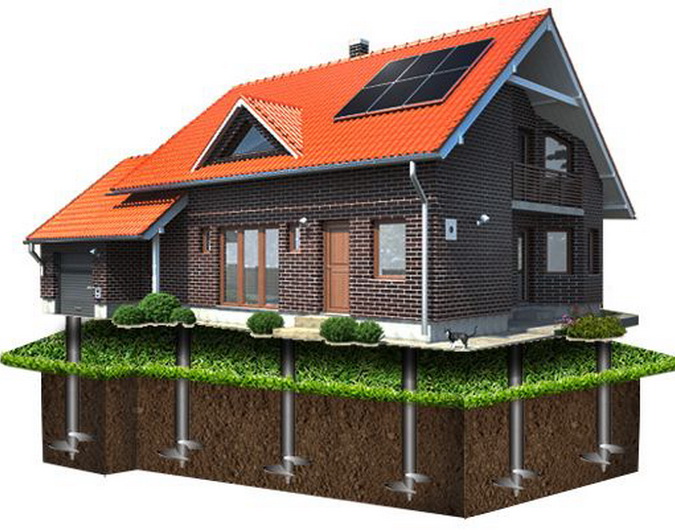

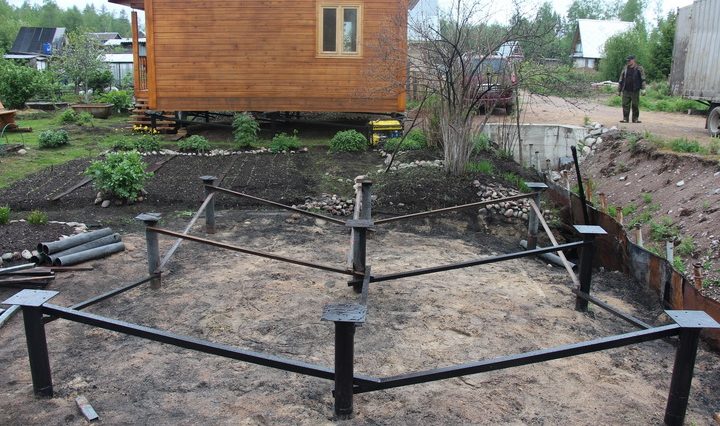

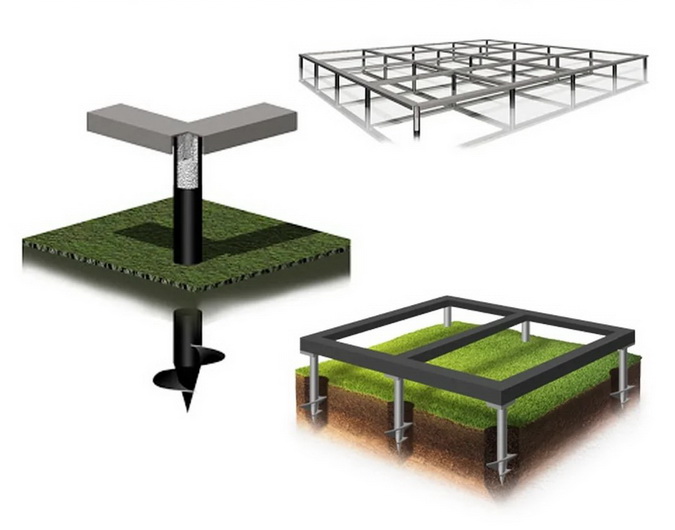

Винтовые сваи – это металлические конструкции цилиндрической формы, оснащенные режущими лопастями и оголовком.

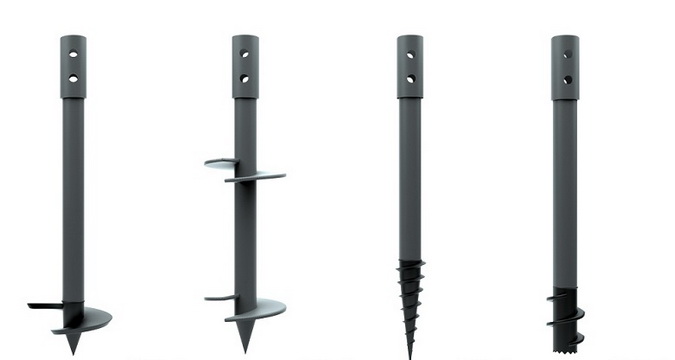

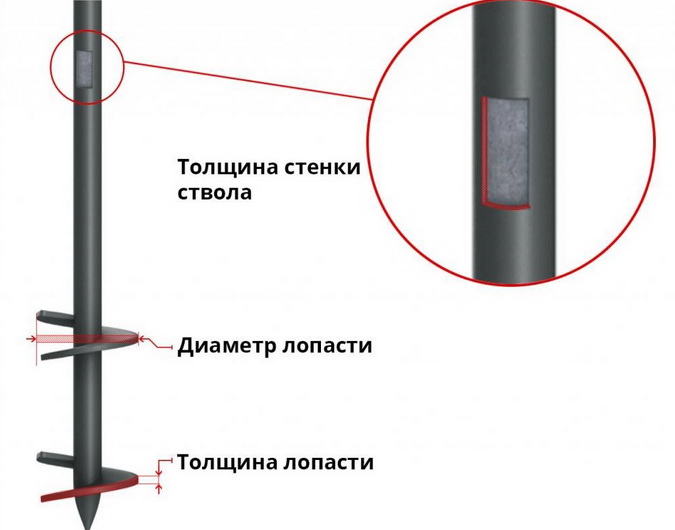

Они различаются по длине, толщине стенки и лопасти, диаметру лопасти, а также несущей способности. Каждый тип свай способен выдержать определенную тяжесть.

Таблицы помогут определить нагрузку на винтовые сваи разных типов и произвести ее правильное распределение с учетом коэффициента надежности.

Таблица «Размеры винтовых свай для фундамента»:

Диаметр ствола, мм

Диаметр лопасти, мм

Длина ствола, мм

Толщина металла на стволе, мм

Толщина металла на лопасти оголовка, мм

51

250

1650 – 12000

1.5 – 2.0

3

57

200

1650 – 12000

2.0 – 3.0

3

76

250

1650 – 12000

3.0 – 3.5

4

89

250

1650 – 12000

3.0 – 3.5

4

102

300

1650 – 12000

6.5

6

108

300

1650 – 12000

3.5 – 4.0

5

133

350

1650 – 12000

4.0

5

159

350 — 500

1650 – 12000

3.5 – 8.0

5 — 8

Таблица расчета нагрузки на винтовые сваи различных типов:

Тип винтовой сваи

Нагрузка на сваю в тоннах

СВЛ-57

1

СВЛ-76

2

СВЛ-89

2.5

СВЛ-108

5

СВЛ-133

8

СВЛ-159

15

СВЛ-219

20

СВЛ-325

30

Таблица «Распределение нагрузки на винтовые сваи с учетом коэффициента надежности»:

Количество свай, шт.

Yk*

1 – 5

1.75

6 – 10

1.65

11 – 22

1.55

21 и более

1.4

159

10000

*— Коэффициент надежности, определяется по общему количеству свай
