Строительство каркасных беседок своими руками

Несущую функцию в каркасной беседке для дачи выполняет каркас, он может быть как деревянным, так и металлическим. Стены конструкции выполняют только функцию ограждения – они несут нагрузку исключительно своего собственного веса.

Построить деревянную каркасную беседку своими руками – задача легко осуществимая, подобная работа доступна любому владельцу дачного участка, который умеет держать в руках молоток.

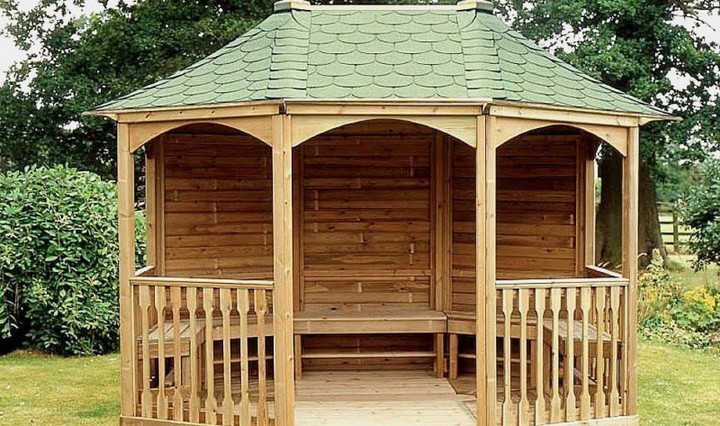

Ниже вы узнаете, как сделать деревянную беседку своими руками, начиная от заливки фундамента и заканчивая постройкой крыши. Также вы сможете посмотреть фото каркасных беседок и выбрать наиболее подходящую для своего дачного участка.

Как сделать деревянный каркас для беседки

Беседка на каркасе из круглых стоек с квадратным основанием от 2×2 до 3×3 м имеет самую простую конструкцию.

Перед тем как сделать каркас для беседки готовят 3-метровые опоры из бруса 100×100 мм или оцилиндрованные бревна диаметром 150 мм, у которых 50 см нижней части обрабатывают противогнилостными и гидроизолирующими составами, а в верхних частях прорезают пазы на глубину 150 мм и ширину 35 мм. На этом же этапе собирают крестовину перекрытия из доски сечением 35×150 мм и длиной на 60 см больше диагонали основания.

Внутрь предварительно выкопанных по углам беседки лунок со сторонами 30×30 см и глубиной 50 см устанавливают четыре опоры и бетонируют. Затем, не дожидаясь схватывания бетона, вставляют крестовину в пазы верхней части опор и выверяют вертикали столбов и горизонтали крестовины так, чтобы концы крестовины выступали за периметр на 30 см.

[includeme file=»wp-content/plugins/include-me/goog-right.php»]

Пока бетон застывает, из такого же куска бруса длиной 0,5-1 м (в зависимости от крутизны крыши) готовят стойку, прорезав по концам пазы 35×150 мм крест-накрест.

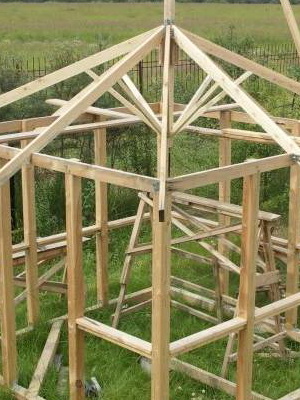

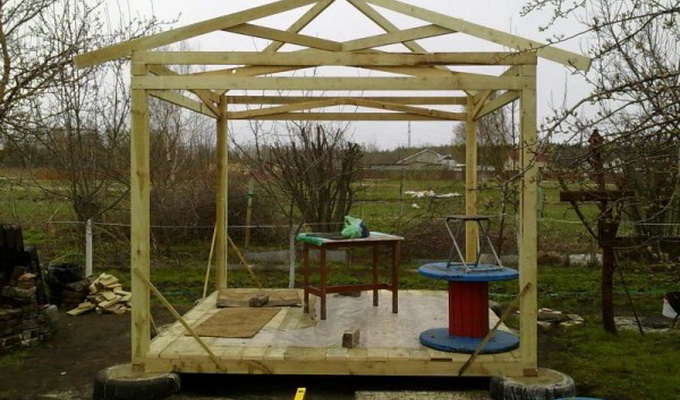

Когда бетон полностью схватится, а на это лучше отвести не менее трех дней в теплую погоду с температурой +20…+25 °C, в место пересечения крестовины вставляют пазы стойки перекрытия и укрепляют шурупами. Затем от концов крестовины к стойке протягивают стропила из доски 35×150 мм, в соответствующих местах вставляя в пазы и укрепляя шурупами. Выступающие концы стропил соединяют между собой верхней обвязкой из доски такого же размера. Полученный деревянный каркас беседки уже можно использовать как шатер, сшив чехол для кровли и обтянув стены тканью.

Как построить деревянную беседку своими руками

Бетонировать угловые вертикальные стойки каркаса необязательно, достаточно ограничиться засыпкой нижних концов грунтом. Прежде чем приступать к настилу кровли, верхние концы соединяют между собой с помощью досок верхней горизонтальной обвязки и устанавливают прожилины для элементов ограждений. Затем привязывают к ним дополнительными раскосами опоры, иначе порывы ветра, усадка грунта приведут к расшатыванию конструкции каркаса.

Следующим этапом того, как построить деревянную беседку, будет изготовление обрешетки. Её набивают на стропила с шагом 30-40 см, а поверху укладывают любой подручный листовой кровельный материал.

[includeme file=»wp-content/plugins/include-me/goog-left.php»]

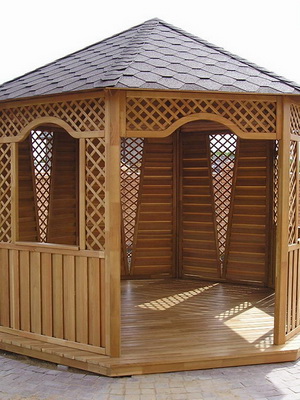

Деревянные беседки своими руками можно и остеклить и сделать внутри перила. Для этого по сторонам вертикальных стоек каркаса, между которыми будет устанавливаться ограждение, на уровне нулевой отметки и на уровне 90 см от основания прорезают пазы глубиной 15 мм для доски сечением 50×100 мм. Если в качестве стоек использовались оцилиндрованные бревна, то глубину прореза делают по ширине посадки прожилины в паз. В углах сопряжения прожилин лишние концы срезают под углом 45°, а сами прожилины крепят к опорам косым ввинчиванием шурупов.

Далее под верхнюю и на нижнюю прожилины по осевой линии прибивают рейку сечением 25×30, 25×40 или 30×40 мм для заполнения глухой, перекрестной или штакетной обшивкой. К ней с одной или обеих сторон крепят выбранную обрешетку, а щели между прожилинами и обрешеткой закрывают штапиком соответствующего размера. Вместо обрешетки можно вставить противоударное или полимерное стекло.

При строительстве деревянных беседок для установки балясин сначала собирают сами ограждения и только потом ставят точеные фигуры в соответствующие пазы, укрепив шурупами.

Конструкции деревянных беседок

При желании беседку на деревянном каркасе можно переделать под павильон. По внутренним размерам между стойками изготавливают три глухие остекленные панели и одну панель с дверным проемом, а затем укрепляют их по соответствующим местам сквозным ввинчиванием шурупов.

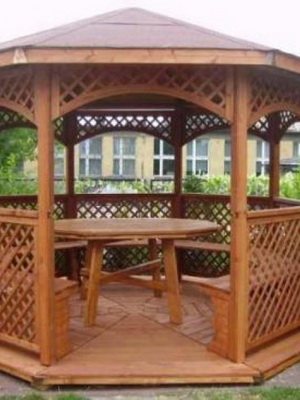

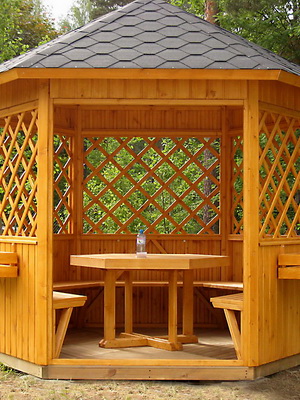

Беседку на деревянном каркасе с многоугольным основанием строят точно так же, как и квадратную.

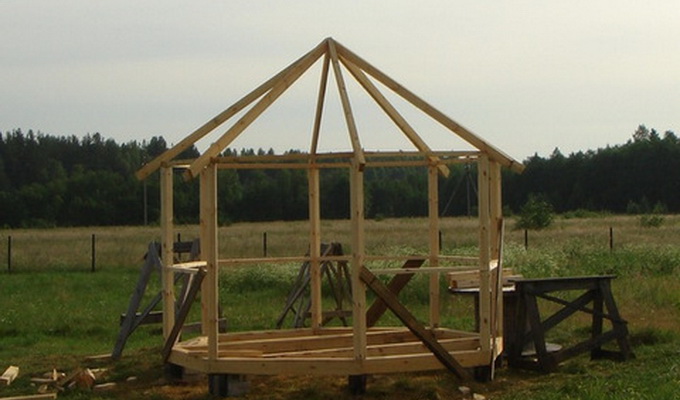

До того как построить деревянную беседку, по вершинам заранее очерченного многоугольника выкапывают лунки, в них вставляют опоры с прорезями в верхней части и бетонируют их. Затем на земле собирают перекрестие из балок перекрытия по соответствующим размерам диагоналей и после схватывания бетона вставляют в пазы. По центру перекрестия укрепляют стойку и к нему подводят стропила, которые потом покрывают решеткой и кровлей.

Эту же конструкцию деревянной беседки можно снабдить конусообразной или куполообразной крышей, а также доработать до шатра или павильона.

Беседка на деревянном каркасе с прямоугольным основанием произвольного размера собирается точно так же, как в предыдущем варианте, но с учетом некоторых нюансов. В зависимости от способа перекрытия крыши (куполообразного, вальмового, шатрового, арочного, односкатного или двухскатного) несущими стенами могут быть все четыре стороны беседки или только две, то есть в данном случае конструкция каркаса состоит из вертикальных стоек, элементов верхней обвязки и балок перекрытия.

Для куполообразных, вальмовых и шатровых способов перекрытия вкапывают столбы по всему периметру беседки на расстоянии не более 0,9-1,6 м друг от друга. Затем вертикальные стойки каркасной беседки соединяют верхней обвязкой (100×50 мм), на которую устанавливают балки перекрытия (100×50мм) строго по точкам выхода верхних концов опор (100×100 мм).

Определяют линию или точку объединения ребер скатов и крутизну в пределах 30-45°. К ней ведут стропила (100×50 мм), по которым набивают обрешетку (35х50 мм), и поверх настилают кровлю.

[includeme file=»wp-content/plugins/include-me/ya1-h2.php»]

Крыша деревянной каркасной беседки

Для каркасной беседки, строящейся своими руками без выпуска балок перекрытия, используют уклонный каркас крыши, а для конструкции с выпуском — висячий каркас.

Упрощенный каркас вальмового типа крыши деревянной беседки можно собрать и на земле, сделав подобие макета.

Сначала на ровном участке чертят прямоугольник со сторонами, соответствующими реальному периметру беседки. Вокруг него рисуют еще один прямоугольник, стоящий на расстоянии 40 см от каждой стороны, и по его углам вбивают колышки.

Затем параллельно длинным сторонам проводят осевую линию для большого прямоугольника и делят ее на три части. В точках деления вбивают длинные колья, соответствующие планируемой высоте крыши, после чего вершины всех кольев, а также основания маленьких соединяют веревкой. Поверх рамы набивают обрешетку и настилают кровлю.

На последнем этапе работ стороны рам скрепляют парой болтов, щели между рамами закрывают коньком, и в собранном виде крышу поднимают на каркас беседки. Крышу крепят к балкам и верхней обвязке любым удобным способом.

Точно так же собирают шатровую крышу, только длинный кол вбивают в месте пересечения диагоналей.

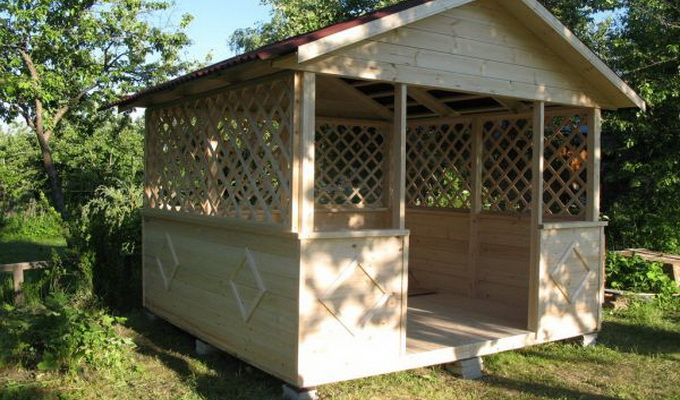

В беседках с одно- или двухскатной крышей несущими стенами бывают только две стороны, обычно перпендикулярные направлению скатов, поэтому опоры вкапывают в два ряда с таким же шагом между ними в пределах 0,9—1,6 м, а вот с пустых сторон опоры устанавливать необязательно, если пролет между стенами не превышает 4 м.

Данную конструкцию можно использовать в различных типах дачных построек. Если соединить верхние концы опор обвязкой, протянуть поперечные балки и уложить обрешетку со сторонами от 40×40 до 100×100 см, то можно обустроить перголу, высадив у подножия вьющиеся или кустарниковые растения.

Для навеса с односкатной крышей один ряд стоек каркаса делают выше другого по величине уклона, а для двухскатной или плоской кровли — одинаковыми по высоте.

Эту же конструкцию каркаса можно приспособить под беседку или павильон. Тогда с тыльной стороны желательно вкопать одну дополнительную опору, а с фронтальной — еще две для входа. Ограждения беседки или панелей павильона устанавливают так же, как и в предыдущем варианте.

[includeme file=»wp-content/plugins/include-me/ya2-h2.php»]

Фундамент для деревянной беседки своими руками

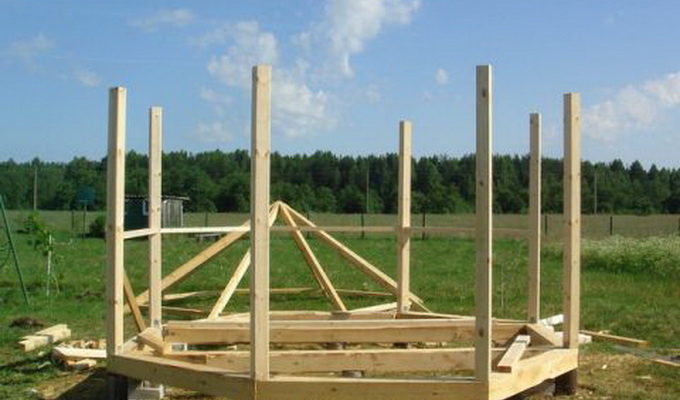

Беседки на фундаменте (ленточном, блочном и столбчатом) по конструкции не отличаются от ранее рассмотренных построек на столбах, разве что способом укрепления основания. Этот этап строительства на примере восьмиугольной беседки рассмотрим подробнее, опустив описание возведения элементов опор, заполнения стен и кровли.

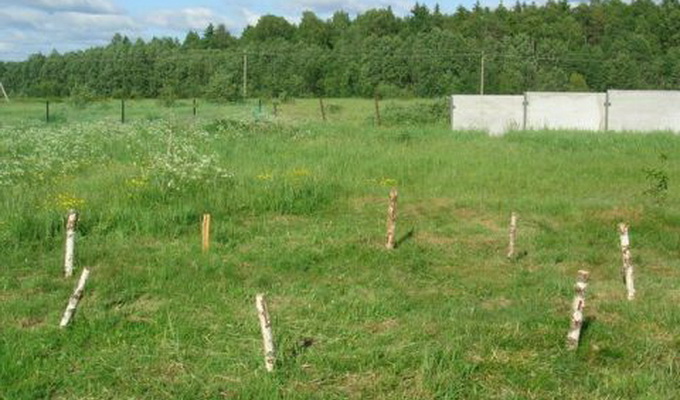

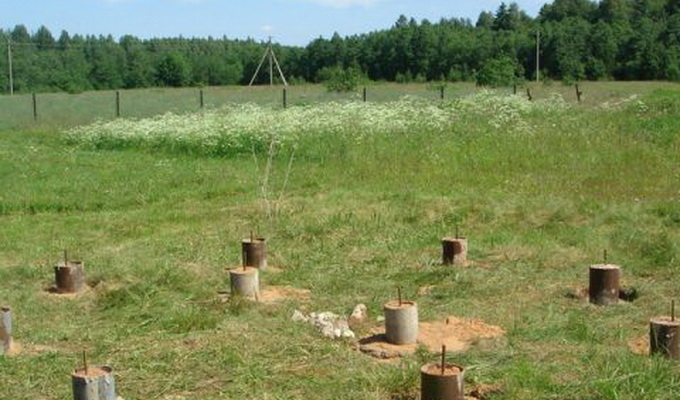

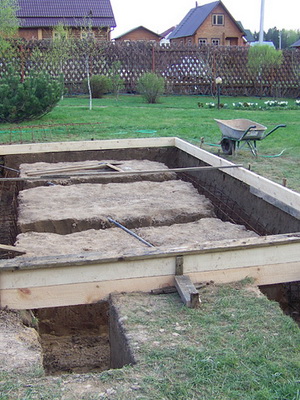

Фундамент для деревянной беседки восьмиугольной формы заливают ленточный, или устанавливают блочный, или вбивают столбчатый фундамент по осевой линии, где по углам вводят анкеры. Анкерные выводы также делают в пролетах, длина которых превышает 2 м.

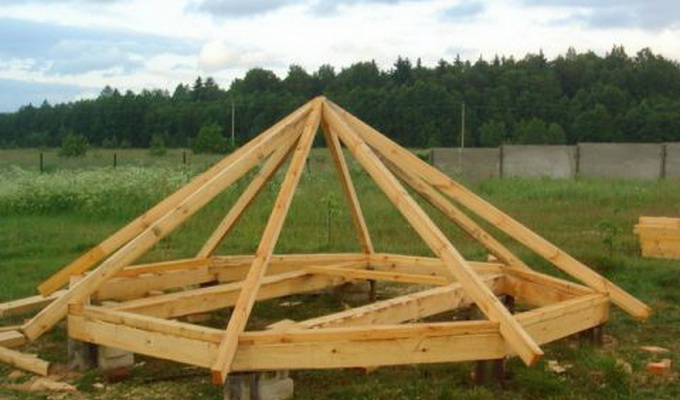

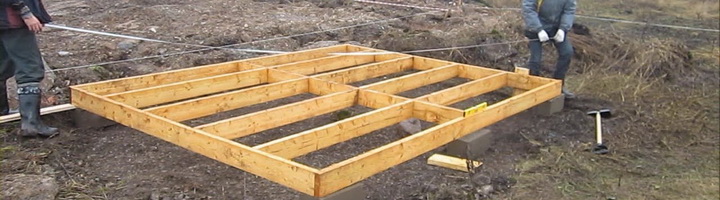

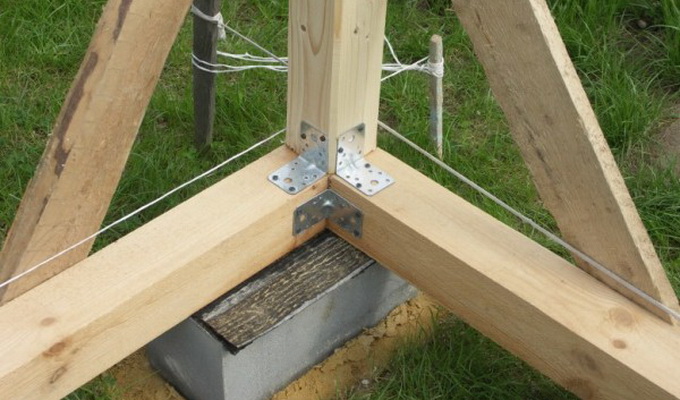

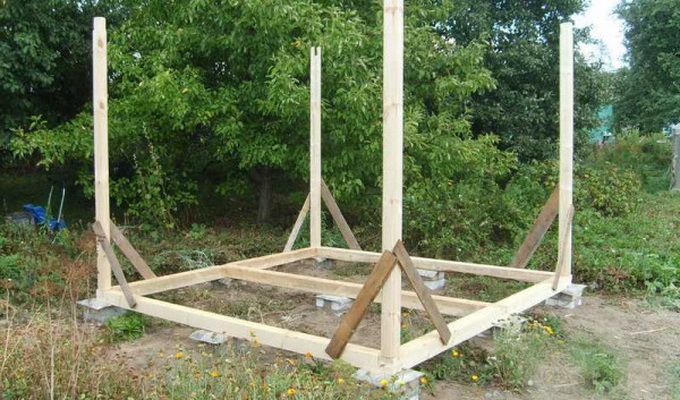

Далее нарезают балки нижней обвязки по форме и размерам сторон основания из бруса сечением 100×100 мм и более. Их собирают между собой внакладку в полдерева, а в местах насаживания на анкеры высверливают отверстия. По этим отверстиям и крепят брус нижней обвязки к фундаменту. После сборки нижней обвязки устанавливают вертикальные стойки каркаса.
