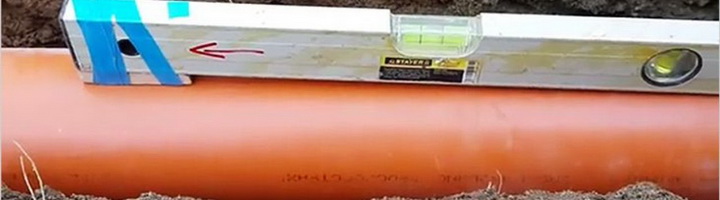

В таблицах ниже приведена вся необходимая справочная информация, соответствующая строительным нормам и правилам по строительству и проектированию.

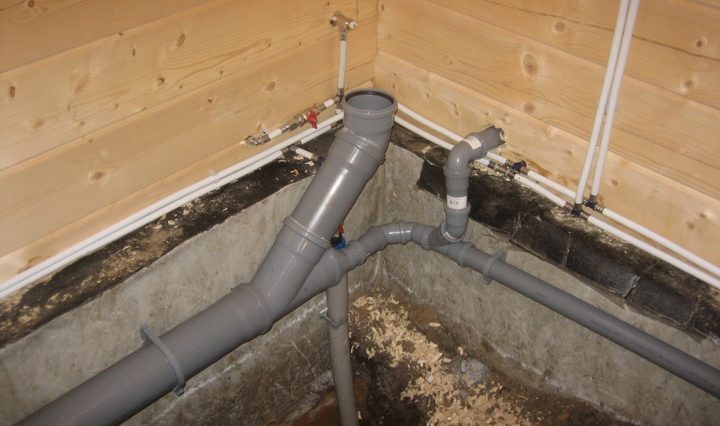

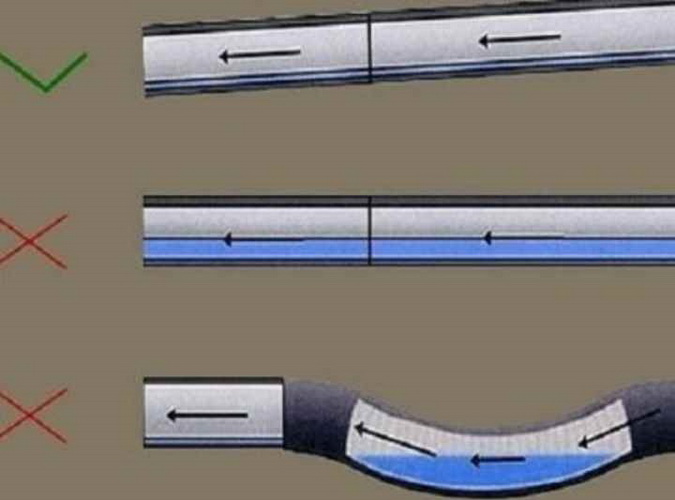

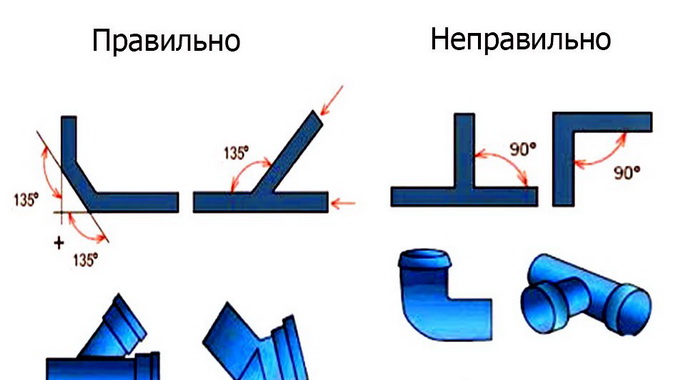

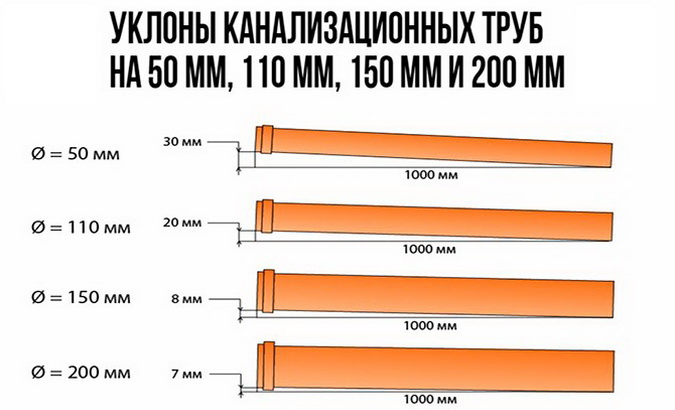

Таблица «Уклон канализационных труб внутри зданий по СНиП»:
|
Техника |
Уклон пог. м/мм |
Расстояние между центральным сливом и сифоном без вентиляции, см |
Диаметр трубы, мм |
|
Душ |
1:48 |
150 – 170 |
40 |
|
Унитаз |
1:20 |
До 600 |
100 |
|
Ванна |
1:30 |
100 – 130 |
40 |
|
Мойка |
1:36 |
130 – 150 |
30 – 40 |
|
Биде |
1:20 |
70 – 100 |
30 – 40 |
|
Стояк |
— |
— |
100 |
|
Раковина |
1:12 |
0 – 80 |
40 |
|
Комбин-ый слив ванной комнаты (душ, ванна, раковина) |
1:48 |
170 – 230 |
50 |
|
Отводы от стояка |
— |
— |
65 – 70 |
Таблица «Нормы уклона внешних канализационных труб по СНиП в зависимости от назначения и условий эксплуатации»:
|
Тип устройства |
Диаметр и/или сечение, мм |
Минимал.* уклон в долях |
Допустимое наполнение, проценты от диаметра или сечения |
|
Каналы для осадков, лотки, дождеприемн.** |
Произвольн.*** |
0.001 – 0.006 |
70 – 75 |
|
Трубы отвода уличные, квартал-е, выделенные |
152 – 200 |
0.008 – 0.007 |
70 – 75 |
|
Присоед-ния от дождеприемн. |
Произвольн. |
0.02 |
70 – 75 |
Примечание к таблице:
* — Минимальный – наименьший.
** — Дождеприемники – часть ливневой канализации. Необходимы для принятия водных потоков и направления их в трубопроводы и желоба.
*** — Произвольные – любые.
Таблица разниц в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки:
|
Название |
Минимал*. уклон |
|
Лотки, покрытые асфальтобет.** |
0.003 |
|
Лотки, покрытые брусчаткой или щебнем |
0.004 |
|
Булыжневая мостовая |
0.005 |
|
Отдельные лотки и кюветы |
0.006 |
|
Водоотвод.*** канавы |
0.003 |
|
Полимерные, стеклокомп.****, полимербет.***** лотки |
0.001 – 0.005 |
Примечание к таблице:
* — Минимальный – наименьший.
** — Асфальтобетон – вид строительного материала.
*** — Водоотводящие (канавы) – открытые водоотводы, выкопанные в грунте для сбора и отвода воды.
**** — Стеклокомпозитные (лотки) – выполненные из полимера с низким коэффициентом теплового расширения.
***** — Полимербетонные (лотки) – выполненные из нового типа бетона, в котором вяжущее вещество заменяется полимерами.
Таблица «Уклон и скорость трубопроводов большого диаметра»:
|
Диаметр, мм |
Макс.* степень наполнения |
Минимал.** |
|
|
Скорость, м/с |
Уклон |
||
|
200 |
0.6 |
0.7 |
0.0046 |
|
250 |
0.6 |
0.7 |
0.0046 |
|
315 |
0.7 |
0.8 |
0.0033 |
|
400 |
0.7 |
0.8 |
0.0021 |
|
500 |
0.75 |
0.9 |
0.002 |
|
630 |
0.75 |
1.0 |
0.0019 |
|
800 |
0.75 |
1.0 |
0.0013 |
|
1000 |
0.8 |
1.15 |
0.0013 |
|
1200 |
0.8 |
1.15 |
0.001 |
Примечание к таблице:
* — Максимальная – наибольшая.
** — Минимальная – наименьшая.
