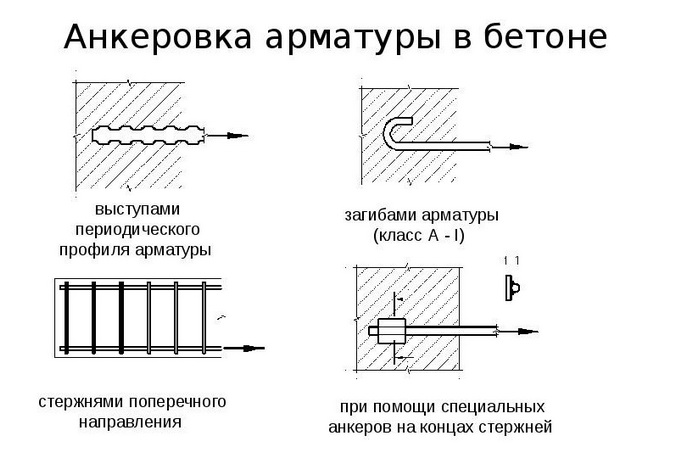

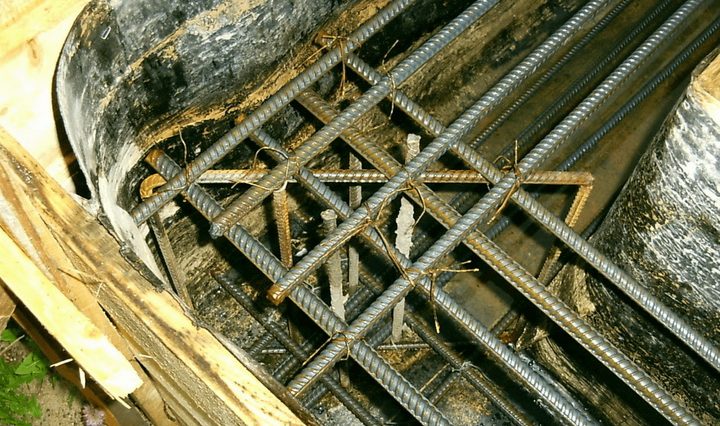

В процессе анкеровки арматурные стержни фиксируются в бетонной массе.

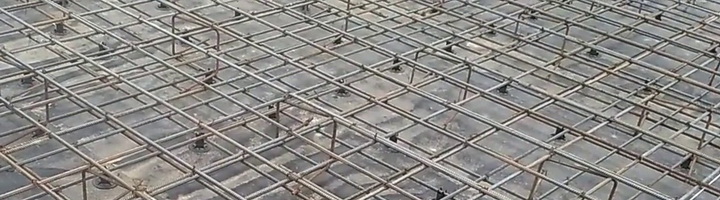

Кроме того, важно учитывать длину нахлеста прутьев, от правильности расчетов будет зависеть продолжительность эксплуатации фундамента или любой другой конструкции из бетона.
В таблицах рассмотрены все необходимые в работе параметры анкеровки и длины нахлеста арматурных прутьев в зависимости от класса арматуры и бетона.
Таблица анкеровки и длины нахлеста арматуры с использованием бетона класса В 15:
|
Класс арматуры |
Тип соед-ния |
D*****, мм |
|||||
|
6 |
8 |
10 |
12 |
14 |
16 |
||
|
А 240* |
Анкеровка |
286 |
382 |
477 |
573 |
668 |
764 |
|
Нахлест |
344 |
458 |
573 |
688 |
802 |
917 |
|
|
А 300** |
Анкеровка |
216 |
288 |
360 |
432 |
504 |
576 |
|
Нахлест |
259 |
345 |
432 |
518 |
604 |
691 |
|
|
А 400*** |
Анкеровка |
284 |
378 |
473 |
568 |
662 |
757 |
|
Нахлест |
340 |
454 |
568 |
681 |
795 |
908 |
|
|
А 500**** |
Анкеровка |
348 |
464 |
580 |
696 |
812 |
928 |
|
Нахлест |
417 |
556 |
696 |
835 |
974 |
1113 |
|
Продолжение таблицы:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
18 |
20 |
22 |
28 |
28 |
32 |
||
|
А 240* |
Анкеровка |
860 |
955 |
1051 |
1194 |
1337 |
1528 |
|
Нахлест |
1032 |
1146 |
1261 |
1433 |
1605 |
1834 |
|
|
А 300** |
Анкеровка |
648 |
720 |
792 |
900 |
1008 |
1152 |
|
Нахлест |
777 |
864 |
950 |
1080 |
1209 |
1382 |
|
|
А 400*** |
Анкеровка |
852 |
946 |
1041 |
1183 |
1325 |
1514 |
|
Нахлест |
1022 |
1136 |
1249 |
1419 |
1590 |
1817 |
|
|
А 500**** |
Анкеровка |
1044 |
1160 |
1276 |
1450 |
1624 |
1856 |
|
Нахлест |
1252 |
1392 |
1531 |
1740 |
1948 |
2227 |
|
Примечание к таблице:
* — Гладкопрофильное изделие без рифленых спиралевидных зацепов по краю.
** — Рифленое изделие диаметром прутка 10 – 80 мм. Обладает повышенной сцепляемостью с бетоном.
*** — Профиль с рифлёной поверхностью. Сочетает высокую прочность и сопротивление напряжениям.
**** — Один из самых долговечных арматурных изделий.
***** — Диаметр арматурных прутьев.
Таблица длины анкеровки и нахлеста арматуры с использованием бетона класса В 20:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
6 |
8 |
10 |
12 |
14 |
16 |
||
|
А 240* |
Анкеровка |
238 |
318 |
398 |
477 |
557 |
637 |
|
Нахлест |
286 |
382 |
477 |
573 |
668 |
764 |
|
|
А 300** |
Анкеровка |
180 |
240 |
300 |
360 |
420 |
480 |
|
Нахлест |
216 |
288 |
360 |
432 |
504 |
576 |
|
|
А 400*** |
Анкеровка |
236 |
315 |
394 |
473 |
552 |
631 |
|
Нахлест |
284 |
378 |
473 |
568 |
662 |
757 |
|
|
А 500**** |
Анкеровка |
290 |
386 |
483 |
580 |
676 |
773 |
|
Нахлест |
348 |
464 |
580 |
696 |
811 |
928 |
|
Продолжение таблицы:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
18 |
20 |
22 |
25 |
28 |
32 |
||
|
А 240* |
Анкеровка |
716 |
796 |
875 |
995 |
1114 |
1274 |
|
Нахлест |
859 |
955 |
1051 |
1194 |
1337 |
1528 |
|
|
А 300** |
Анкеровка |
540 |
600 |
660 |
750 |
840 |
960 |
|
Нахлест |
648 |
720 |
792 |
900 |
1008 |
1152 |
|
|
А 400*** |
Анкеровка |
710 |
788 |
867 |
986 |
1104 |
1262 |
|
Нахлест |
852 |
946 |
1041 |
1183 |
1325 |
1514 |
|
|
А 500**** |
Анкеровка |
870 |
956 |
1063 |
1208 |
1353 |
1546 |
|
Нахлест |
1044 |
1160 |
1275 |
1449 |
1623 |
1856 |
|
Примечание к таблице:
* — Гладкопрофильное изделие без рифленых спиралевидных зацепов по краю.
** — Рифленое изделие диаметром прутка 10 – 80 мм. Обладает повышенной сцепляемостью с бетоном.
*** — Профиль с рифлёной поверхностью. Сочетает высокую прочность и сопротивление напряжениям.
**** — Один из самых долговечных арматурных изделий.
***** — Диаметр арматурных прутьев.
Таблица длины анкеровки и нахлеста арматуры с использованием бетона класса В 25:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
6 |
8 |
10 |
12 |
14 |
16 |
||
|
А 240* |
Анкеровка |
204 |
273 |
341 |
409 |
477 |
546 |
|
Нахлест |
245 |
327 |
409 |
491 |
573 |
655 |
|
|
А 300** |
Анкеровка |
154 |
205 |
257 |
308 |
360 |
411 |
|
Нахлест |
185 |
246 |
308 |
370 |
432 |
493 |
|
|
А 400*** |
Анкеровка |
202 |
270 |
338 |
405 |
473 |
540 |
|
Нахлест |
243 |
324 |
405 |
486 |
568 |
649 |
|
|
А 500**** |
Анкеровка |
248 |
331 |
414 |
497 |
580 |
662 |
|
Нахлест |
298 |
397 |
497 |
596 |
696 |
795 |
|
Продолжение таблицы:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
18 |
20 |
22 |
25 |
28 |
32 |
||
|
А 240* |
Анкеровка |
614 |
682 |
750 |
853 |
955 |
1092 |
|
Нахлест |
737 |
819 |
900 |
1023 |
1146 |
1310 |
|
|
А 300** |
Анкеровка |
462 |
514 |
565 |
642 |
720 |
822 |
|
Нахлест |
555 |
617 |
678 |
771 |
864 |
987 |
|
|
А 400*** |
Анкеровка |
608 |
676 |
743 |
845 |
946 |
1081 |
|
Нахлест |
730 |
811 |
892 |
1014 |
1136 |
1298 |
|
|
А 500**** |
Анкеровка |
745 |
828 |
911 |
1035 |
1160 |
1325 |
|
Нахлест |
894 |
994 |
1093 |
1242 |
1392 |
1590 |
|
Примечание к таблице:
* — Гладкопрофильное изделие без рифленых спиралевидных зацепов по краю.
** — Рифленое изделие диаметром прутка 10 – 80 мм. Обладает повышенной сцепляемостью с бетоном.
*** — Профиль с рифлёной поверхностью. Сочетает высокую прочность и сопротивление напряжениям.
**** — Один из самых долговечных арматурных изделий.
***** — Диаметр арматурных прутьев.
Таблица длины анкеровки и нахлеста арматуры с использованием бетона класса В 30:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
6 |
8 |
10 |
12 |
14 |
16 |
||
|
А 240* |
Анкеровка |
186 |
249 |
311 |
373 |
436 |
498 |
|
Нахлест |
224 |
299 |
373 |
448 |
523 |
598 |
|
|
А 300** |
Анкеровка |
140 |
187 |
234 |
281 |
328 |
375 |
|
Нахлест |
169 |
225 |
281 |
338 |
394 |
450 |
|
|
А 400*** |
Анкеровка |
185 |
246 |
308 |
370 |
432 |
493 |
|
Нахлест |
222 |
296 |
370 |
444 |
518 |
592 |
|
|
А 500**** |
Анкеровка |
226 |
302 |
378 |
453 |
529 |
605 |
|
Нахлест |
272 |
363 |
453 |
544 |
635 |
726 |
|
Продолжение таблицы:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
18 |
20 |
22 |
25 |
28 |
32 |
||
|
А 240* |
Анкеровка |
560 |
623 |
685 |
778 |
872 |
997 |
|
Нахлест |
673 |
747 |
822 |
934 |
1046 |
1196 |
|
|
А 300** |
Анкеровка |
422 |
469 |
516 |
586 |
657 |
751 |
|
Нахлест |
507 |
563 |
619 |
704 |
788 |
901 |
|
|
А 400*** |
Анкеровка |
555 |
617 |
679 |
771 |
864 |
987 |
|
Нахлест |
666 |
740 |
814 |
926 |
1037 |
1185 |
|
|
А 500**** |
Анкеровка |
680 |
756 |
832 |
945 |
1059 |
1210 |
|
Нахлест |
817 |
907 |
998 |
1134 |
1270 |
1452 |
|
Примечание к таблице:
* — Гладкопрофильное изделие без рифленых спиралевидных зацепов по краю.
** — Рифленое изделие диаметром прутка 10 – 80 мм. Обладает повышенной сцепляемостью с бетоном.
*** — Профиль с рифлёной поверхностью. Сочетает высокую прочность и сопротивление напряжениям.
**** — Один из самых долговечных арматурных изделий.
***** — Диаметр арматурных прутьев.
Таблица длины анкеровки и нахлеста арматуры с использованием бетона класса В 35:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
6 |
8 |
10 |
12 |
14 |
16 |
||
|
А 240* |
Анкеровка |
165 |
220 |
275 |
330 |
385 |
441 |
|
Нахлест |
198 |
264 |
330 |
396 |
463 |
529 |
|
|
А 300** |
Анкеровка |
124 |
166 |
204 |
249 |
290 |
332 |
|
Нахлест |
149 |
199 |
249 |
299 |
348 |
198 |
|
|
А 400*** |
Анкеровка |
163 |
218 |
273 |
327 |
382 |
436 |
|
Нахлест |
196 |
262 |
327 |
393 |
458 |
524 |
|
|
А 500**** |
Анкеровка |
200 |
267 |
334 |
401 |
468 |
535 |
|
Нахлест |
240 |
321 |
401 |
481 |
562 |
642 |
|
Продолжение таблицы:
|
Класс арматуры |
Вид соед-ния |
D*****, мм |
|||||
|
18 |
20 |
22 |
25 |
28 |
32 |
||
|
А 240* |
Анкеровка |
496 |
551 |
606 |
689 |
771 |
882 |
|
Нахлест |
595 |
661 |
727 |
826 |
926 |
1058 |
|
|
А 300** |
Анкеровка |
373 |
415 |
456 |
519 |
581 |
664 |
|
Нахлест |
448 |
498 |
548 |
623 |
697 |
797 |
|
|
А 400*** |
Анкеровка |
491 |
546 |
600 |
682 |
764 |
873 |
|
Нахлест |
589 |
655 |
720 |
819 |
917 |
1048 |
|
|
А 500**** |
Анкеровка |
602 |
669 |
736 |
836 |
936 |
1070 |
|
Нахлест |
722 |
803 |
883 |
1003 |
1124 |
1284 |
|
Примечание к таблице:
* — Гладкопрофильное изделие без рифленых спиралевидных зацепов по краю.
** — Рифленое изделие диаметром прутка 10 – 80 мм. Обладает повышенной сцепляемостью с бетоном.
*** — Профиль с рифлёной поверхностью. Сочетает высокую прочность и сопротивление напряжениям.
**** — Один из самых долговечных арматурных изделий.
***** — Диаметр арматурных прутьев.
