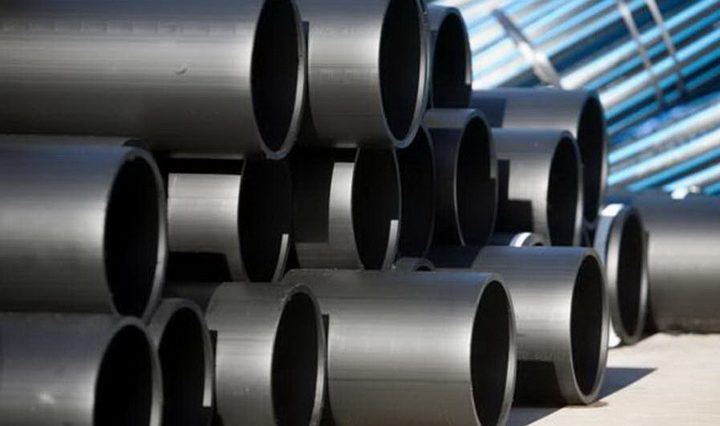

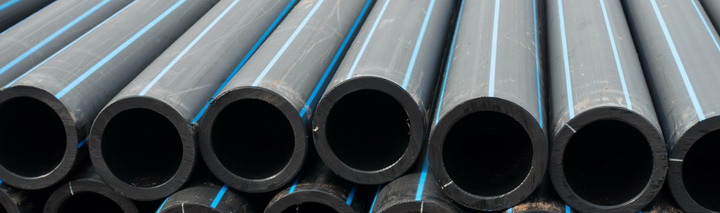

В таблицах рассмотрены стандартные параметры (наружный диаметр, толщина стенок и масса 1 погонного метра) для труб ПНД с различным коэффициентом прочности.
Таблица «Размеры труб ПНД (SDR 26, SDR 21, SDR 17)»:
|
|
SDR 26 |
SDR 21 |
SDR 17 |
|||
|
ПЭ 80 |
PN 5 |
PN 6.3 |
PN 8 |
|||
|
ПЭ 100 |
PN 6.3 |
PN 8 |
PN 10 |
|||
|
D*, мм |
S** |
Масса |
S, мм |
Масса |
S, |
Масса |
|
32 |
— |
— |
— |
— |
2.0 |
0.193 |
|
40 |
— |
— |
2.0 |
0.244 |
2.4 |
0.292 |
|
50 |
2.0 |
0.308 |
2.4 |
0.369 |
3.0 |
0.449 |
|
63 |
2.5 |
0.488 |
3.0 |
0.573 |
3.8 |
0.715 |
|
75 |
2.9 |
0.668 |
3.6 |
0.821 |
4.5 |
1.01 |
|
90 |
3.5 |
0.969 |
4.3 |
1.180 |
5.4 |
1.45 |
|
110 |
4.2 |
1.420 |
5.3 |
1.770 |
6.6 |
2.16 |
|
125 |
4.8 |
1.830 |
6.0 |
2.260 |
7.4 |
2.75 |
|
140 |
5.4 |
2.310 |
6.7 |
2.830 |
8.3 |
3.46 |
|
160 |
6.2 |
3.030 |
7.7 |
3.710 |
9.5 |
4.51 |
|
180 |
6.9 |
3.780 |
8.6 |
4.660 |
10.7 |
5.71 |
|
200 |
7.7 |
4.680 |
9.6 |
5.770 |
11.9 |
7.04 |
|
225 |
8.6 |
5.880 |
10.8 |
7.290 |
13.4 |
8.94 |
|
250 |
9.6 |
7.290 |
11.9 |
8.920 |
14.8 |
11.0 |
|
280 |
10.7 |
9.090 |
13.4 |
11.300 |
16.6 |
13.8 |
|
315 |
12.1 |
11.600 |
15.0 |
14.200 |
18.7 |
17.4 |
|
355 |
13.6 |
14.600 |
16.9 |
18.000 |
21.1 |
22.2 |
|
400 |
15.3 |
18.600 |
19.1 |
22.900 |
23.7 |
28.0 |
|
450 |
17.2 |
23.500 |
21.5 |
29.000 |
26.7 |
35.5 |
|
500 |
19.1 |
29.000 |
23.9 |
35.800 |
29.7 |
43.9 |
|
560 |
21.4 |
36.300 |
26.7 |
44.800 |
33.2 |
55.0 |
|
630 |
24.1 |
46.000 |
30.0 |
56.500 |
37.4 |
69.6 |
|
710 |
27.2 |
58.500 |
33.9 |
72.100 |
42.1 |
88.4 |
|
800 |
30.6 |
74.100 |
38.1 |
91.400 |
47.4 |
112.0 |
|
900 |
34.4 |
93.800 |
42.9 |
116.000 |
53.3 |
142.0 |
|
1000 |
38.2 |
116.000 |
47.7 |
143.000 |
59.3 |
175.0 |
|
1200 |
45.9 |
167.000 |
57.2 |
206.000 |
71.1 |
252.0 |
|
1400 |
50.7 |
214.000 |
66.7 |
279.000 |
83.0 |
343.0 |
|
1600 |
58.0 |
280.000 |
76.2 |
383.000 |
94.8 |
450.0 |
Примечание к таблице:
* — Наружный диаметр
** — Толщина стенки
Таблица «Размеры труб ПНД (SDR 13.6, SDR 11, SDR 9)»:
|
|
SDR 13.6 |
SDR 11 |
SDR 9 |
|||
|
ПЭ 80 |
PN 10 |
PN 12.5 |
PN 16 |
|||
|
ПЭ 100 |
PN 12.5 |
PN 16 |
PN 20 |
|||
|
D*, мм |
S,** |
Масса |
S, |
Масса |
S, |
Масса 1 м, кг |
|
20 |
— |
— |
2.0 |
0.116 |
2.3 |
0.133 |
|
25 |
2.0 |
0.148 |
2.3 |
0.169 |
2.8 |
0.200 |
|
32 |
2.4 |
0.229 |
3.0 |
0.277 |
3.6 |
0.327 |
|
40 |
3.0 |
0.353 |
3.7 |
0.427 |
4.5 |
0.509 |
|
50 |
3.7 |
0.545 |
4.6 |
0.663 |
5.6 |
0.788 |
|
63 |
4.7 |
0.869 |
5.8 |
1.05 |
7.1 |
1.26 |
|
75 |
5.6 |
1.23 |
6.8 |
1.46 |
8.4 |
1.76 |
|
90 |
6.7 |
1.76 |
8.2 |
2.12 |
10.1 |
2.54 |
|
110 |
8.1 |
2.61 |
10.0 |
3.14 |
12.3 |
3.78 |
|
125 |
9.2 |
3.37 |
11.4 |
4.08 |
14.0 |
4.87 |
|
140 |
10.3 |
4.22 |
12.7 |
5.08 |
15.7 |
6.11 |
|
160 |
11.8 |
5.50 |
14.6 |
6.67 |
17.9 |
7.96 |
|
180 |
13.3 |
6.98 |
16.4 |
8.43 |
20.1 |
10.10 |
|
200 |
14.7 |
8.56 |
18.2 |
10.4 |
22.4 |
12.40 |
|
225 |
16.6 |
10.9 |
20.5 |
13.2 |
25.2 |
15.80 |
|
250 |
18.4 |
13.4 |
22.7 |
16.2 |
27.9 |
19.40 |
|
280 |
20.6 |
16.8 |
25.4 |
20.3 |
31.3 |
24.30 |
|
315 |
23.2 |
21.3 |
28.6 |
25.7 |
35.2 |
30.80 |
|
355 |
26.1 |
27.0 |
32.2 |
32.6 |
39.7 |
39.10 |
|
400 |
29.4 |
34.2 |
36.3 |
41.4 |
44.7 |
49.60 |
|
450 |
33.1 |
43.3 |
40.9 |
52.4 |
50.3 |
62.70 |
|
500 |
36.8 |
53.5 |
45.4 |
64.7 |
55.8 |
77.30 |
|
560 |
41.2 |
67.1 |
50.8 |
81.0 |
62.5 |
97.00 |
|
630 |
46.3 |
84.8 |
57.2 |
103.00 |
70.0 |
125.00 |
|
710 |
52.2 |
108.00 |
64.5 |
131.00 |
— |
— |
|
800 |
58.8 |
137.00 |
72.6 |
166.00 |
— |
— |
|
900 |
66.1 |
173.00 |
— |
— |
— |
— |
|
1000 |
73.5 |
214.00 |
— |
— |
— |
— |
Примечание к таблице:
* — Наружный диаметр
** — Толщина стенки
