Чем сильнее нагрузки, которые будет испытывать сооружение, тем крупнее должно быть сечение.

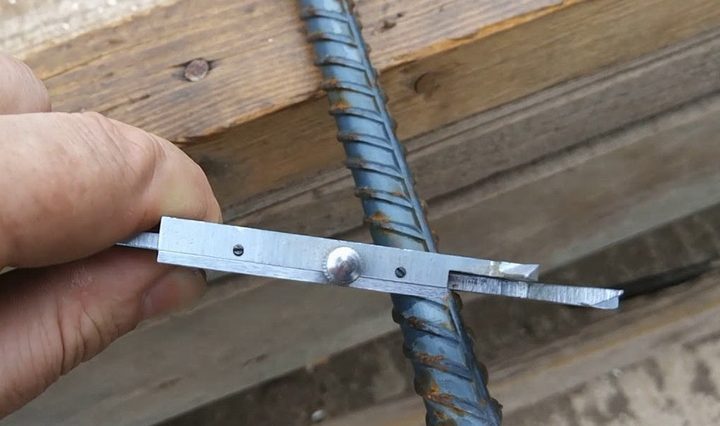

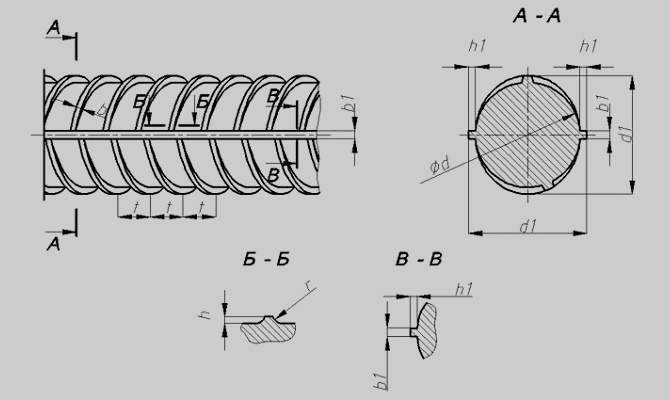

Зная диаметр металлических прутов и воспользовавшись таблицами, можно произвести подбор арматуры по площади сечения стержней и узнать массу материала.
Таблица «Площадь поперечного сечения арматуры разного диаметра при различном количестве стержней»:
|
Диаметр, |
Расчетные площади поперечного сечения, см2, при числе стержней |
|||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
3 |
0.71 |
0.14 |
0.21 |
0.28 |
0.35 |
0.42 |
0.49 |
0.57 |
0.64 |
0.71 |
|
4 |
0.126 |
0.25 |
0.38 |
0.5 |
0.63 |
0.76 |
0.88 |
1.01 |
1.13 |
1.26 |
|
5 |
0.196 |
0.39 |
0.59 |
0.79 |
0.98 |
1.18 |
1.37 |
1.57 |
1.77 |
1.96 |
|
6 |
0.283 |
0.57 |
0.85 |
1.13 |
1.42 |
1.7 |
1.98 |
2.26 |
2.55 |
2.83 |
|
7 |
0.385 |
0.77 |
1.15 |
1.54 |
1.92 |
2.31 |
2.69 |
3.08 |
3.46 |
3.85 |
|
8 |
0.503 |
1.01 |
1.51 |
2.01 |
2.51 |
3.02 |
3.52 |
4.02 |
4.53 |
5.03 |
|
9 |
0.636 |
1.27 |
1.91 |
2.54 |
3.18 |
3.82 |
4.45 |
5.09 |
5.72 |
6.36 |
|
10 |
0.785 |
1.57 |
2.36 |
3.14 |
3.93 |
4.74 |
5.5 |
9.28 |
7.07 |
7.85 |
|
12 |
1.313 |
2.26 |
3.39 |
4.52 |
5.65 |
6.79 |
7.92 |
9.05 |
10.185 |
11.31 |
|
14 |
1.539 |
3.08 |
4.62 |
6.16 |
7.69 |
9.23 |
10.77 |
12.31 |
13.85 |
15.39 |
|
16 |
2.011 |
4.02 |
6.03 |
8.04 |
10.05 |
12.06 |
14.07 |
16.08 |
18.1 |
20.11 |
|
18 |
2.545 |
5.09 |
7.63 |
10.18 |
12.72 |
15.27 |
17.81 |
20.36 |
22.9 |
25.45 |
|
20 |
3.142 |
6.28 |
9.41 |
12.56 |
15.71 |
18.85 |
21.99 |
25.14 |
28.28 |
31.42 |
|
22 |
3.801 |
7.6 |
11.4 |
15.2 |
19.0 |
22.81 |
26.61 |
30.41 |
34.21 |
38.01 |
|
25 |
4.909 |
9.82 |
14.73 |
19.63 |
24.54 |
29.45 |
34.36 |
39.27 |
44.13 |
49.09 |
|
28 |
6.158 |
12.32 |
18.47 |
24.63 |
30.79 |
36.95 |
43.1 |
49.26 |
55.42 |
61.58 |
|
32 |
8.042 |
16.08 |
24.13 |
32.17 |
40.21 |
48.25 |
56.3 |
64.34 |
72.38 |
80.42 |
|
36 |
10.18 |
20.36 |
30.54 |
40.72 |
50.9 |
61.08 |
71.26 |
81.44 |
91.62 |
101.8 |
|
40 |
12.56 |
25.12 |
37.68 |
50.24 |
62.8 |
75.36 |
87.92 |
100.48 |
113.04 |
125.6 |
Таблица «Площадь сечения и масса 1 м арматуры различного сортамента (ГОСТ 5781-81)»:
|
Диаметр арматуры, мм |
Площадь сечения, см2 |
Масса 1 м, кг |
|
3 |
0.071 |
0.055 |
|
4 |
0.126 |
0.098 |
|
5 |
0.196 |
0.154 |
|
6 |
0.283 |
0.222 |
|
7 |
0.385 |
0.302 |
|
8 |
0.503 |
0.395 |
|
9 |
0.636 |
0.499 |
|
10 |
0.785 |
0.617 |
|
12 |
1.131 |
0.888 |
|
14 |
1.539 |
1.208 |
|
16 |
2.011 |
1.578 |
|
18 |
2.545 |
1.998 |
|
20 |
3.142 |
2.466 |
|
22 |
3.801 |
2.984 |
|
25 |
4.909 |
3.853 |
|
28 |
6.158 |
4.834 |
|
32 |
8.042 |
6.313 |
|
36 |
10.18 |
7.99 |
|
40 |
12.56 |
9.87 |
Таблица «Площадь сечения и масса 1 м арматуры А500С (ГОСТ 52544-2006)»:
|
Диаметр арматуры, мм |
Площадь сечения, мм2 |
Масса 1 м, кг |
|
6 |
28.3 |
0.222 |
|
8 |
50.3 |
0.395 |
|
10 |
78.3 |
0.617 |
|
12 |
113 |
0.888 |
|
14 |
154 |
1.210 |
|
16 |
201 |
1.580 |
|
18 |
254 |
2.000 |
|
20 |
314 |
2.470 |
|
22 |
380 |
2.980 |
|
25 |
491 |
3.850 |
|
28 |
616 |
4.830 |
|
32 |
804 |
6.310 |
|
36 |
1018 |
7.990 |
|
40 |
1257 |
9.870 |
