В представленных ниже таблицах указаны стандартные параметры (размеры, уклон полок, масса и справочные значения для осей).
Таблица «Стандартные размеры, уклон полок и площадь поперечного сечения швеллеров серии С»:
|
Номер швеллера серии С |
Размеры, мм |
Уклон полок % |
F, см2 |
|||||
|
h |
b |
s |
t |
R |
r |
|||
|
8C |
80 |
45 |
5.5 |
9.0 |
9.0 |
1.5 |
6 |
11.80 |
|
14C |
140 |
58 |
6.0 |
9.5 |
9.5 |
4.75 |
— |
18.51 |
|
14Са |
140 |
60 |
8.0 |
9.5 |
9.5 |
5.0 |
10 |
21.30 |
|
16С |
160 |
63 |
6.5 |
10.0 |
10.0 |
5.0 |
— |
21.95 |
|
16Са |
160 |
65 |
8.5 |
10.0 |
10.0 |
5.0 |
— |
25.15 |
|
18С |
180 |
68 |
7.0 |
10.5 |
10.5 |
5.3 |
— |
25.70 |
|
18Са |
180 |
70 |
9.0 |
10.5 |
10.5 |
5.3 |
— |
29.30 |
|
18Сб |
180 |
100 |
8.0 |
10.5 |
10.5 |
5.0 |
6 |
34.04 |
|
20С |
200 |
73 |
7.0 |
11.0 |
11.0 |
5.5 |
10 |
28.83 |
|
20Са |
200 |
75 |
9.0 |
11.0 |
11.0 |
5.5 |
10 |
32.83 |
|
20Сб |
200 |
100 |
8.0 |
11.0 |
11.0 |
5.5 |
6 |
36.58 |
|
24С |
240 |
85 |
9.5 |
14.0 |
14.0 |
7.0 |
— |
44.46 |
|
26С |
260 |
65 |
10.0 |
16.0 |
16.0 |
3.0 |
— |
44.09 |
|
26Са |
260 |
90 |
10.0 |
15.0 |
15.0 |
7.5 |
8 |
50.60 |
|
30С |
300 |
85 |
7.5 |
13.5 |
13.5 |
7.0 |
10 |
43.88 |
|
30Са |
300 |
87 |
9.5 |
13.5 |
13.5 |
7.0 |
10 |
49.88 |
|
30Сб |
300 |
89 |
11.5 |
13.5 |
13.5 |
7.0 |
10 |
55.88 |

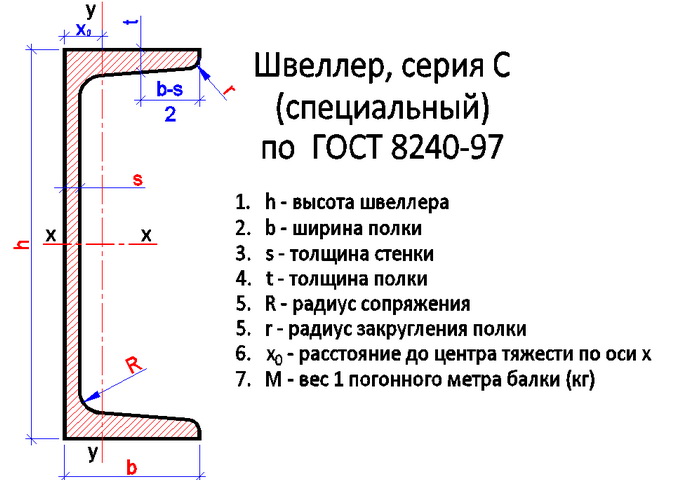

Примечание к таблице:
F – площадь поперечного сечения элемента, которая получена при перпендикулярном разрезе элемента;
h – величина, обозначающая высоту металлопроката;
b – величина, обозначающая ширину полки;
s – величина, обозначающая толщину стенки;
t – величина, обозначающая толщину полки;
R – единица измерения радиуса внутреннего закругления полки в точке ее присоединения к стенке;
r – единица измерения радиуса закругления полки.
Таблица «Вес 1 погонного метра металлического швеллера серии С и справочные значения для осей»:
|
Номер швеллера серии С |
Вес 1 мп, кг |
Справочные значения для осей |
Х0 см |
|||||
|
Х-Х |
Y-Y |
|||||||
|
Ix см4 |
Wx см3 |
ix см |
Iy см4 |
Wy см3 |
Iy см |
|||
|
8С |
9.26 |
115.82 |
28.95 |
3.13 |
22.24 |
7.63 |
1.38 |
1.57 |
|
14С |
14.53 |
563.70 |
80.50 |
5.52 |
53.20 |
13.01 |
1.70 |
1.71 |
|
14Са |
16.72 |
609.10 |
87.01 |
5.35 |
61.02 |
14.09 |
1.69 |
1.67 |
|
16С |
17.53 |
866.20 |
108.30 |
6.28 |
73.30 |
16.30 |
1.83 |
1.80 |
|
16Са |
19.74 |
934.50 |
116.80 |
6.10 |
83.40 |
17.55 |
1.82 |
1.75 |
|
18С |
20.20 |
1272.00 |
141.00 |
7.04 |
98.50 |
20.10 |
1.96 |
1.88 |
|
18Са |
23.00 |
1370.00 |
152.00 |
6.84 |
111.00 |
21.30 |
1.95 |
1.84 |
|
18Сб |
26.72 |
1791.01 |
199.00 |
7.25 |
305.48 |
43.58 |
3.00 |
2.99 |
|
20С |
22.63 |
1780.37 |
178.04 |
7.86 |
128.04 |
24.19 |
2.11 |
2.02 |
|
20Са |
25.77 |
1913.71 |
191.37 |
7.64 |
143.63 |
25.88 |
2.09 |
1.95 |
|
20Сб |
28.71 |
2360.88 |
236.09 |
8.03 |
327.23 |
46.30 |
2.99 |
2.93 |
|
24С |
34.90 |
3841.35 |
320.11 |
9.29 |
268.89 |
43.70 |
2.46 |
2.35 |
|
26С |
34.61 |
4088.00 |
314.50 |
9.63 |
1115.60 |
171.60 |
5.03 |
3.91 |
|
26Са |
39.72 |
5130.83 |
394.68 |
10.07 |
343.15 |
52.62 |
2.60 |
2.48 |
|
30С |
34.44 |
6045.43 |
403.03 |
11.74 |
260.74 |
41.41 |
2.44 |
2.20 |
|
30Са |
39.15 |
6495.43 |
433.03 |
11.41 |
288.78 |
43.93 |
2.41 |
2.13 |
|
30Сб |
43.86 |
6945.43 |
463.03 |
11.15 |
315.35 |
46.29 |
2.38 |
2.09 |
Примечание к таблице:
Х0 — Расстояние от оси Y—Y до наружной грани стенки швеллера.
