Предисловие

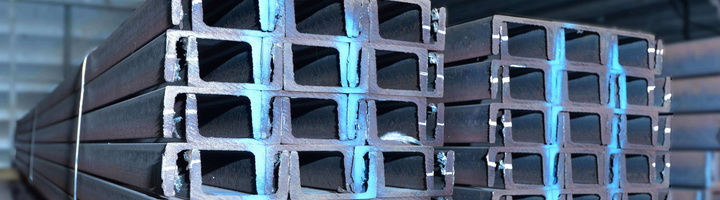

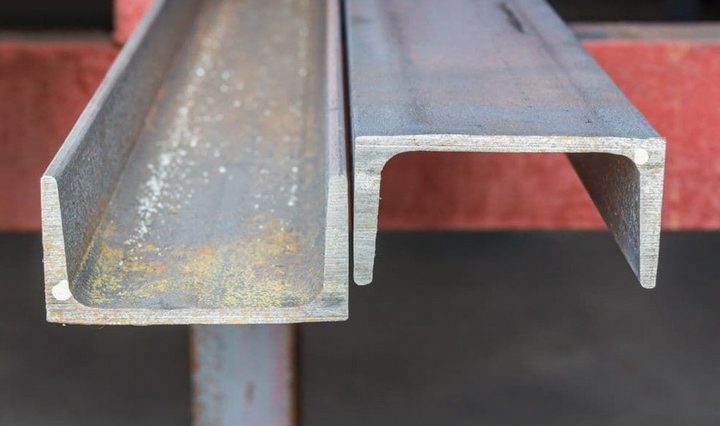

Швеллер легкий или облегченный (серия Л) – распространенный вид металлопроката, который применяют при конструировании перегородок, витрин, а также используют в ремонтных и отделочных работах.

Основные параметры и справочные величины данной серии металлопроката представлены в таблицах.

Таблица «Размеры и вес швеллеров облегченной серии с параллельными гранями полок»:

Номер швеллера серии Л*

                                 Размеры, мм

F, см2

Масса 1 мп, кг

h

b

s

t

R

r

12Л

120

30

3.0

4.8

7

—

6.39

5.02

14Л

140

32

3.2

5.6

7

—

7.57

5.94

16Л

160

35

3.4

5.3

8

—

9.04

7.10

18Л

180

40

3.6

5.6

8

—

10.81

8.49

20Л

200

45

3.8

6.0

9

—

12.89

10.12

22Л

220

50

4.0

6.4

10

—

15.11

11.86

24Л

240

55

4.2

6.8

10

—

17.41

13.66

27Л

270

60

4.5

7.3

11

—

20.77

16.30

30Л

300

65

4.8

7.8

11

—

24.30

19.07

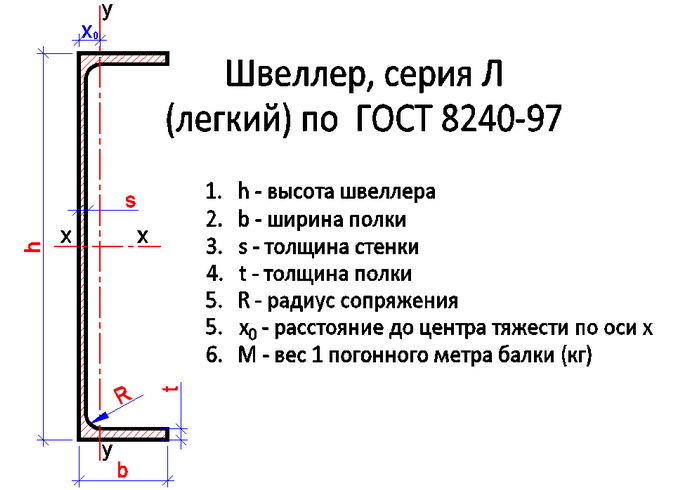

Примечание к таблице:

F – площадь поперечного сечения элемента, получена при перпендикулярном разрезе.

h – параметр высоты металлопроката.

b – параметр ширины полки.

s – параметр толщины стенки.

t – параметр толщины полки.

R – единица измерения радиуса внутреннего закругления полки в точке ее присоединения к стенке.

r – единица измерения радиуса закругления полки.

Таблица «Справочные значения для осей швеллеров серии Л»:

Номер швеллера серии Л

                      Справочные значения для осей

X0 см

Х-Х

Y-Y

Ix см4

Wx см3

Ix см

Sx см3

Iy см4

Wy см3

Iy см

12Л

135.26

22.54

4.60

13.43

5.02

2.24

0.89

0.76

14Л

212.94

30.42

5.31

18.23

6.55

2.70

0.93

0.78

16Л

331.96

41.49

6.06

24.84

9.23

3.46

1.01

0.83

18Л

503.87

55.98

6.83

33.49

14.64

4.10

1.16

0.94

20Л

748.17

74.82

7.62

44.59

22.37

6.51

1.32

1.06

22Л

1070.97

97.36

8.42

57.82

32.85

8.61

1.47

1.19

24Л

1476.39

123.03

9.21

72.90

46.25

11.04

1.63

1.31

27Л

2218.16

164.31

10.33

97.48

65.10

14.17

1.77

1.40

30Л

3186.74

212.45

11.45

126.24

89.08

17.84

1.91

1.51

Примечание к таблице:

Х0 — Расстояние от оси Y—Y до наружной грани стенки швеллера.
