Предисловие

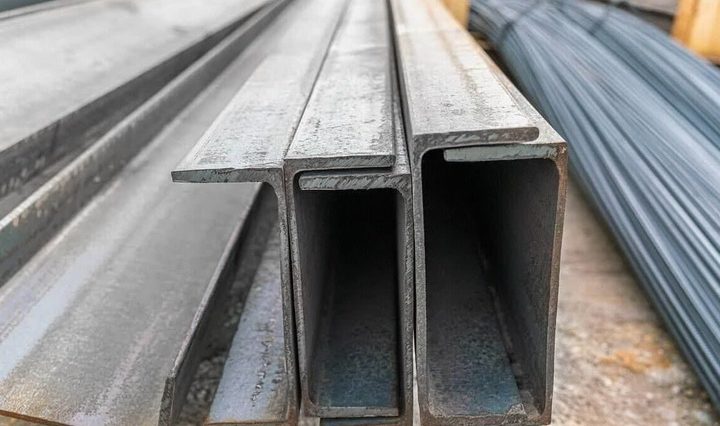

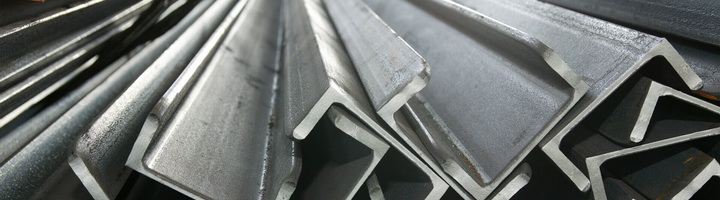

Швеллер представляет собой П-образный профиль, используемый в строительной сфере наряду с балками и двутаврами, способный выдерживать разную степень нагрузки.

При выборе данного элемента рекомендуется руководствоваться таблицами, которые помогут определить прочность швеллера на прогиб. Этот параметр зависит от марки стали, серии и размера профиля.

Таблица «Предел прочности швеллеров различных марок стали по ГОСТ»:

Название стали

Марка стали по ГОСТ

Ry*, Мпа**, с толщиной проката

С245



Ст3пс5, Стсп5

240 МПа (2 — 20 мм)
230 МПа (20 — 30 мм)

С275



Ст3пс

240 МПа (2 — 20 мм)

С345

12Г2С, 09Г2С

335 МПа (2 — 10 мм)
315 МПа (10 — 20 мм)
300 МПа (20 — 40 мм)

Примечание к таблице:

*— Расчетное значение сопротивления материала по пределу текучести.

**— Предел прочности пластичных сталей.

Таблица «Прочность швеллера на изгиб в зависимости от серии и размера»:

Номер швеллера серии У*

М**

Номер швеллера
Серии П***

М

Размер швеллера по ГОСТ 8278

М

5У

9.1

5П

9.1

50х40х3

5.62

6.5У

15

6.5П

15

60х32х2.5

5.1

8У

22.4

8П

22.5

62х32х3

5.85

10У

34.8

10П

34.9

80х32х4

10.71

12У

50.6

12П

50.8

80х50х4

15.92

14У

70.2

14П

70.4

80х60х4

18.81

16У

93.4

16П

93.8

100х50х3

17.18

18У

121

18П

121

100х50х4

21.57

20У

152

20П

153

100х50х5

25.56

22У

192

22П

193

120х50х3

21.98

24У

242

24П

243

120х60х4

32.25

27У

308

27П

310

120х60х5

38.6

30У

387

30П

389

140х60х5

47.8

40У

761

40П

763

140х60х6

55.08

—

—

—

—

160х50х4

41.76

—

—

—

—

160х60х4

48.84

—

—

—

—

160х60х5

58.38

—

—

—

—

160х80х4

60.01

—

—

—

—

160х80х5

72.69

—

—

—

—

180х70х6

79.15

—

—

—

—

180х80х5

85.22

—

—

—

—

200х80х4

80.94

—

—

—

—

200х80х6

114.84

—

—

—

—

200х100х6

137.43

—

—

—

—

250х125х6

221.64

Примечание к таблице:

*— Швеллер с уклоном полок.

**— Момент сопротивления, обеспечивающий стабильность конструкции. Максимальный изгиб (прогиб), допустимый для швеллера, перекрывающего пролет.

***— Швеллер с параллельными гранями полок.
