Самым важным показателем при выборе металлических конструкций является их несущая способность, обеспечивающая прочность и устойчивость постройки. При этом учитывается глубина погружения лопасти, тип грунта и характер нагрузки на сваю.
В таблицах приведены параметры, позволяющие правильно выбрать винтовые сваи с учетом их диаметра.

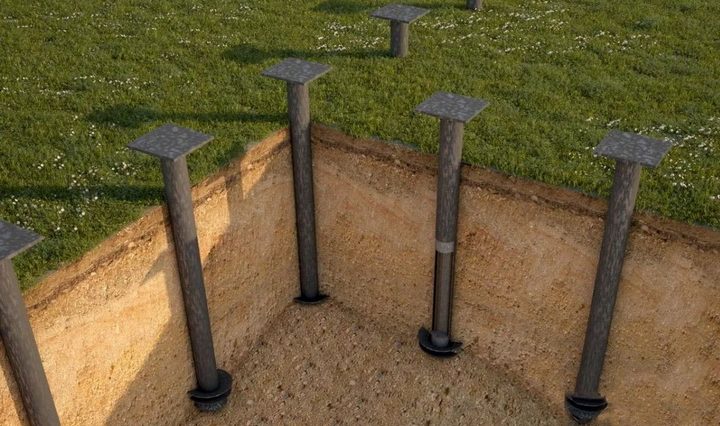

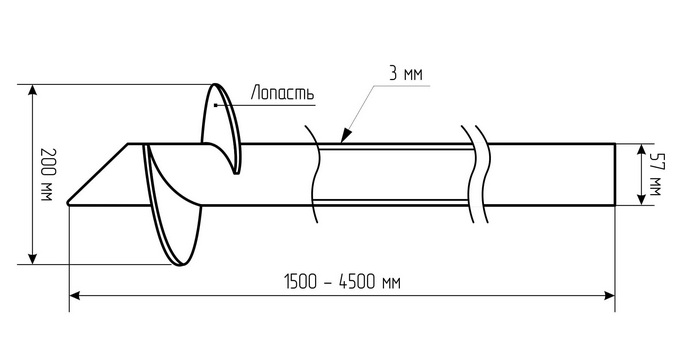

Таблица «Несущая способность винтовой сваи диаметром 57 мм (с диаметром лопасти 200 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд.*, тугопл.** глины |
1.78 |
1.5 |
А |
Мягкопл.*** глины |
1.1 |
1.5 |
А |
Текучепл.**** глины |
0.69 |
1.5 |
А |
Тугопл. суглинки |
2.14 |
1.5 |
А |
Мягкопл. суглинки |
1.28 |
1.5 |
А |
Текучепл. суглинки |
0.59 |
1.5 |
А |
Супеси твердые |
1.96 |
1.5 |
А |
Супеси пластичные |
3.3 |
1.5 |
А |
Пески гравелист.*****, крупные |
3.24 |
1.5 |
А |
Пески средней крупности |
2.63 |
1.5 |
А |
Пески мелкие |
1.97 |
1.5 |
А |
Пески пылеватые |
1.5 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
2.03 |
1.5 |
В |
Глины мягкопл. |
1.26 |
1.5 |
В |
Суглинки текучепл. |
0.8 |
1.5 |
В |
Суглинки тугопл. |
1.87 |
1.5 |
В |
Суглинки мягкопл. |
1.12 |
1.5 |
В |
Суглинки текучепл. |
0.51 |
1.5 |
В |
Супеси твердые |
2.24 |
1.5 |
В |
Супеси пластичные |
3.85 |
1.5 |
В |
Пески гравелист., крупные |
3.71 |
1.5 |
В |
Пески средней крупности |
3.07 |
1.5 |
В |
Пески мелкие |
2.37 |
1.5 |
В |
Пески пылеватые |
1.8 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
1.78 |
1.5 |
С |
Глины мягкопл. |
0.94 |
1.5 |
С |
Глины текучепл. |
0.46 |
1.5 |
С |
Суглинки тугопл. |
1.87 |
1.5 |
С |
Суглинки мягкопл. |
0.96 |
1.5 |
С |
Суглинки текучепл. |
0.34 |
1.5 |
С |
Супеси твердые |
1.4 |
1.5 |
С |
Супеси пластичные |
2.2 |
1.5 |
С |
Пески гравелист., крупные |
2.32 |
1.5 |
С |
Пески средней крупности |
1.76 |
1.5 |
С |
Пески мелкие |
1.18 |
1.5 |
С |
Пески пылеватые |
0.9 |

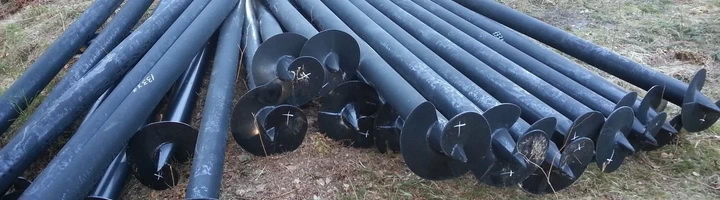

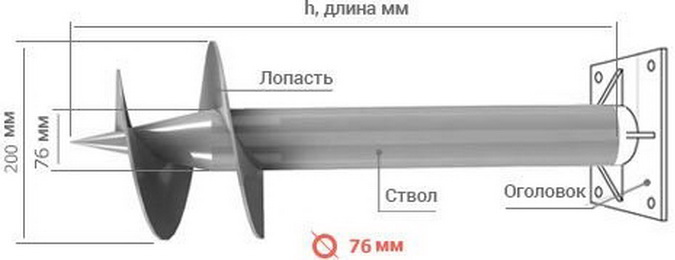

Таблица «Несущая способность винтовой сваи диаметром 76 мм (с диаметром лопасти 200 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд., тугопл. глины |
1.87 |
1.5 |
А |
Мягкопл. глины |
1.14 |
1.5 |
А |
Текучепл. глины |
0.7 |
1.5 |
А |
Тугопл. суглинки |
1.97 |
1.5 |
А |
Мягкопл. суглинки |
1.16 |
1.5 |
А |
Текучепл. суглинки |
0.53 |
1.5 |
А |
Супеси твердые |
2.05 |
1.5 |
А |
Супеси пластичные |
3.34 |
1.5 |
А |
Пески гравелист., крупные |
3.36 |
1.5 |
А |
Пески средней крупности |
2.73 |
1.5 |
А |
Пески мелкие |
2.03 |
1.5 |
А |
Пески пылеватые |
1.54 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
2.14 |
1.5 |
В |
Глины мягкопл. |
1.31 |
1.5 |
В |
Суглинки текучепл. |
0.82 |
1.5 |
В |
Суглинки тугопл. |
2.25 |
1.5 |
В |
Суглинки мягкопл. |
1.33 |
1.5 |
В |
Суглинки текучепл. |
0.61 |
1.5 |
В |
Супеси твердые |
2.34 |
1.5 |
В |
Супеси пластичные |
3.89 |
1.5 |
В |
Пески гравелист., крупные |
3.84 |
1.5 |
В |
Пески средней крупности |
3.19 |
1.5 |
В |
Пески мелкие |
2.43 |
1.5 |
В |
Пески пылеватые |
1.85 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
1.87 |
1.5 |
С |
Глины мягкопл. |
0.98 |
1.5 |
С |
Глины текучепл. |
0.47 |
1.5 |
С |
Суглинки тугопл. |
1.97 |
1.5 |
С |
Суглинки мягкопл. |
0.99 |
1.5 |
С |
Суглинки текучепл. |
0.35 |
1.5 |
С |
Супеси твердые |
1.46 |
1.5 |
С |
Супеси пластичные |
2.22 |
1.5 |
С |
Пески гравелист., крупные |
2.4 |
1.5 |
С |
Пески средней крупности |
1.82 |
1.5 |
С |
Пески мелкие |
1.22 |
1.5 |
С |
Пески пылеватые |
0.92 |

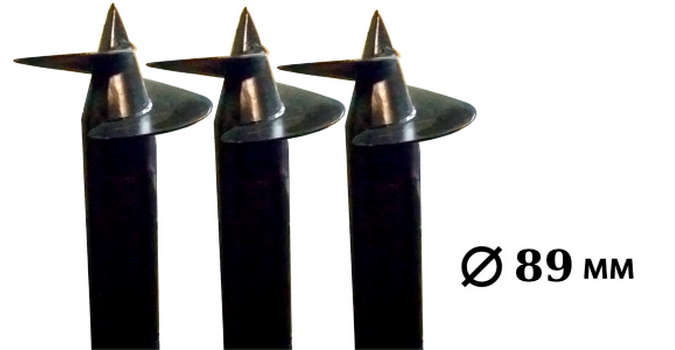

Таблица «Несущая способность винтовой сваи диаметром 89 мм (с диаметром лопасти 250 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд., тугопл. глины |
2.4 |
1.5 |
А |
Мягкопл. глины |
1.48 |
1.5 |
А |
Текучепл. глины |
0.92 |
1.5 |
А |
Тугопл. суглинки |
2.53 |
1.5 |
А |
Мягкопл. суглинки |
1.51 |
1.5 |
А |
Текучепл. суглинки |
0.68 |
1.5 |
А |
Супеси твердые |
2.65 |
1.5 |
А |
Супеси пластичные |
4.42 |
1.5 |
А |
Пески гравелист., крупные |
4.37 |
1.5 |
А |
Пески средней крупности |
3.55 |
1.5 |
А |
Пески мелкие |
2.65 |
1.5 |
А |
Пески пылеватые |
2.02 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
3.31 |
1.5 |
В |
Глины мягкопл. |
2.07 |
1.5 |
В |
Суглинки текучепл. |
1.32 |
1.5 |
В |
Суглинки тугопл. |
3.5 |
1.5 |
В |
Суглинки мягкопл. |
2.1 |
1.5 |
В |
Суглинки текучепл. |
0.98 |
1.5 |
В |
Супеси твердые |
3.68 |
1.5 |
В |
Супеси пластичные |
6.4 |
1.5 |
В |
Пески гравелист., крупные |
6.09 |
1.5 |
В |
Пески средней крупности |
5.05 |
1.5 |
В |
Пески мелкие |
3.9 |
1.5 |
В |
Пески пылеватые |
2.98 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
2.4 |
1.5 |
С |
Глины мягкопл. |
1.27 |
1.5 |
С |
Глины текучепл. |
0.62 |
1.5 |
С |
Суглинки тугопл. |
2.53 |
1.5 |
С |
Суглинки мягкопл. |
1.29 |
1.5 |
С |
Суглинки текучепл. |
0.46 |
1.5 |
С |
Супеси твердые |
1.89 |
1.5 |
С |
Супеси пластичные |
2.94 |
1.5 |
С |
Пески гравелист., крупные |
3.12 |
1.5 |
С |
Пески средней крупности |
2.37 |
1.5 |
С |
Пески мелкие |
1.59 |
1.5 |
С |
Пески пылеватые |
1.21 |

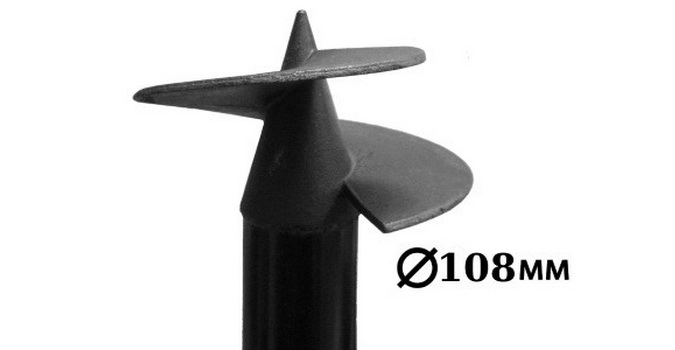

Таблица «Несущая способность винтовой сваи диаметром 108 мм (с диаметром лопасти 300 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд., тугопл. глины |
3.45 |
1.5 |
А |
Мягкопл. глины |
2.16 |
1.5 |
А |
Текучепл. глины |
1.36 |
1.5 |
А |
Тугопл. суглинки |
3.64 |
1.5 |
А |
Мягкопл. суглинки |
2.19 |
1.5 |
А |
Текучепл. суглинки |
1 |
1.5 |
А |
Супеси твердые |
3.84 |
1.5 |
А |
Супеси пластичные |
6.58 |
1.5 |
А |
Пески гравелист., крупные |
6.36 |
1.5 |
А |
Пески средней крупности |
5.16 |
1.5 |
А |
Пески мелкие |
3.89 |
1.5 |
А |
Пески пылеватые |
2.97 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
4.51 |
1.5 |
В |
Глины мягкопл. |
2.84 |
1.5 |
В |
Суглинки текучепл. |
1.83 |
1.5 |
В |
Суглинки тугопл. |
4.76 |
1.5 |
В |
Суглинки мягкопл. |
2.88 |
1.5 |
В |
Суглинки текучепл. |
1.34 |
1.5 |
В |
Супеси твердые |
5.04 |
1.5 |
В |
Супеси пластичные |
8.92 |
1.5 |
В |
Пески гравелист., крупные |
8.38 |
1.5 |
В |
Пески средней крупности |
6.93 |
1.5 |
В |
Пески мелкие |
5.39 |
1.5 |
В |
Пески пылеватые |
4.12 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
3.45 |
1.5 |
С |
Глины мягкопл. |
1.85 |
1.5 |
С |
Глины текучепл. |
0.91 |
1.5 |
С |
Суглинки тугопл. |
3.64 |
1.5 |
С |
Суглинки мягкопл. |
1.88 |
1.5 |
С |
Суглинки текучепл. |
0.67 |
1.5 |
С |
Супеси твердые |
2.74 |
1.5 |
С |
Супеси пластичные |
4.38 |
1.5 |
С |
Пески гравелист., крупные |
4.55 |
1.5 |
С |
Пески средней крупности |
3.44 |
1.5 |
С |
Пески мелкие |
2.33 |
1.5 |
С |
Пески пылеватые |
1.78 |

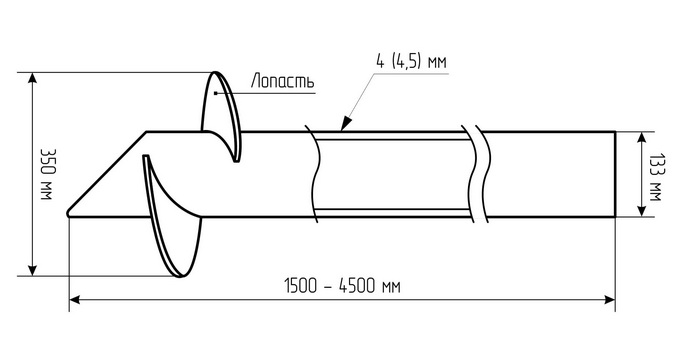

Таблица «Несущая способность винтовой сваи диаметром 133 мм (с диаметром лопасти 350 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд., тугопл. глины |
4.51 |
1.5 |
А |
Мягкопл. глины |
2.84 |
1.5 |
А |
Текучепл. глины |
1.79 |
1.5 |
А |
Тугопл. суглинки |
4.77 |
1.5 |
А |
Мягкопл. суглинки |
2.88 |
1.5 |
А |
Текучепл. суглинки |
1.32 |
1.5 |
А |
Супеси твердые |
5.04 |
1.5 |
А |
Супеси пластичные |
8.74 |
1.5 |
А |
Пески гравелист., крупные |
8.38 |
1.5 |
А |
Пески средней крупности |
6.79 |
1.5 |
А |
Пески мелкие |
5.13 |
1.5 |
А |
Пески пылеватые |
3.93 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
6.29 |
1.5 |
В |
Глины мягкопл. |
3.98 |
1.5 |
В |
Суглинки текучепл. |
2.59 |
1.5 |
В |
Суглинки тугопл. |
6.65 |
1.5 |
В |
Суглинки мягкопл. |
4.04 |
1.5 |
В |
Суглинки текучепл. |
1.89 |
1.5 |
В |
Супеси твердые |
7.07 |
1.5 |
В |
Супеси пластичные |
12.69 |
1.5 |
В |
Пески гравелист., крупные |
11.78 |
1.5 |
В |
Пески средней крупности |
9.74 |
1.5 |
В |
Пески мелкие |
7.6 |
1.5 |
В |
Пески пылеватые |
5.83 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
4.51 |
1.5 |
С |
Глины мягкопл. |
2.43 |
1.5 |
С |
Глины текучепл. |
1.2 |
1.5 |
С |
Суглинки тугопл. |
4.77 |
1.5 |
С |
Суглинки мягкопл. |
2.47 |
1.5 |
С |
Суглинки текучепл. |
0.88 |
1.5 |
С |
Супеси твердые |
3.6 |
1.5 |
С |
Супеси пластичные |
5.85 |
1.5 |
С |
Пески гравелист., крупные |
5.89 |
1.5 |
С |
Пески средней крупности |
4.53 |
1.5 |
С |
Пески мелкие |
3.08 |
1.5 |
С |
Пески пылеватые |
2.36 |
Таблица «Несущая способность винтовой сваи диаметром 159 мм (с диаметром лопасти 550 мм и длиной ствола 2 м)»:
Глубина погружения лопасти, м |
Характер нагрузки |
Грунт |
Н/С******, |
1.5 |
А |
Твердые, полутверд., тугопл. глины |
11.35 |
1.5 |
А |
Мягкопл. глины |
7.32 |
1.5 |
А |
Текучепл. глины |
4.75 |
1.5 |
А |
Тугопл. суглинки |
12.04 |
1.5 |
А |
Мягкопл. суглинки |
7.44 |
1.5 |
А |
Текучепл. суглинки |
3.43 |
1.5 |
А |
Супеси твердые |
12.96 |
1.5 |
А |
Супеси пластичные |
23.68 |
1.5 |
А |
Пески гравелист., крупные |
21.76 |
1.5 |
А |
Пески средней крупности |
17.58 |
1.5 |
А |
Пески мелкие |
13.51 |
1.5 |
А |
Пески пылеватые |
10.4 |
1.5 |
В |
Глины твердые, полутверд., тугопл. |
14.1 |
1.5 |
В |
Глины мягкопл. |
9.11 |
1.5 |
В |
Суглинки текучепл. |
6.03 |
1.5 |
В |
Суглинки тугопл. |
14.97 |
1.5 |
В |
Суглинки мягкопл. |
9.25 |
1.5 |
В |
Суглинки текучепл. |
4.36 |
1.5 |
В |
Супеси твердые |
16.11 |
1.5 |
В |
Супеси пластичные |
30.13 |
1.5 |
В |
Пески гравелист., крупные |
27.07 |
1.5 |
В |
Пески средней крупности |
22.32 |
1.5 |
В |
Пески мелкие |
17.65 |
1.5 |
В |
Пески пылеватые |
13.6 |
1.5 |
С |
Глины твердые, полутверд. и тугопл. |
11.35 |
1.5 |
С |
Глины мягкопл. |
6.28 |
1.5 |
С |
Глины текучепл. |
3.16 |
1.5 |
С |
Суглинки тугопл. |
12.04 |
1.5 |
С |
Суглинки мягкопл. |
6.38 |
1.5 |
С |
Суглинки текучепл. |
2.29 |
1.5 |
С |
Супеси твердые |
9.28 |
1.5 |
С |
Супеси пластичные |
15.79 |
1.5 |
С |
Пески гравелист., крупные |
15.54 |
1.5 |
С |
Пески средней крупности |
11.72 |
1.5 |
С |
Пески мелкие |
8.1 |
1.5 |
С |
Пески пылеватые |
6.24 |
Примечание к таблицам:
А – выдергивающая
В – сжимающая
С – знакопеременная
* — полутвердые глины и суглинки с показателем текучести 0≤IL ≤0,25
**— тугопластичные глины и суглинки с показателями текучести 0,25 < IL ≤0,5
***— мягкопластичные глины и суглинки с показателями текучести 0 ≤ JL ≤ 1,00
**** — текучепластичные глины и суглинки с показателями текучести 0,75 < JL ≤ 1,00
***** — гравелистые пески, состоящие из песчинок размеров 0.25 – 0.5 мм
******— несущая способность, то есть возможность винтовой сваи выдерживать определенную нагрузку и при этом нормально функционировать
