В современной промышленности производится несколько типов двутавров, основные параметры каждой разновидности представлены в таблицах.
Таблица «Вес и размер двутавровых балок с уклоном внутренних граней»:
Номер двутавра |
Размеры, мм |
Вес метра, кг |
Метров в тонне |
|||
h |
b |
s |
t |
|||
10 |
100 |
55 |
4.5 |
7.2 |
9.46 |
105.71 |
12 |
120 |
64 |
4.8 |
7.3 |
11.5 |
86.96 |
14 |
140 |
73 |
4.9 |
7.5 |
13.7 |
72.99 |
16 |
160 |
81 |
5 |
7.8 |
15.9 |
62.89 |
18 |
180 |
90 |
5.1 |
8.1 |
18.4 |
54.35 |
20 |
200 |
100 |
5.2 |
8.4 |
21 |
47.62 |
22 |
220 |
110 |
5.4 |
8.7 |
24 |
41.67 |
24 |
240 |
115 |
5.6 |
9.5 |
27.3 |
36.63 |
27 |
270 |
125 |
6 |
9.8 |
31.5 |
31.75 |
30 |
300 |
135 |
6.5 |
10.2 |
36.5 |
27.4 |
33 |
330 |
140 |
7 |
11.2 |
42.2 |
23.7 |
36 |
360 |
145 |
7.5 |
12.3 |
48.6 |
20.58 |
40 |
400 |
155 |
8.3 |
13 |
57 |
17.54 |
45 |
450 |
160 |
9 |
14.2 |
66.5 |
15.04 |
50 |
500 |
170 |
10 |
15.2 |
78.5 |
12.74 |
55 |
550 |
180 |
11 |
16.5 |
92.6 |
10.8 |
60 |
600 |
190 |
12 |
17.8 |
108 |
9.26 |
Таблица «Размеры двутавровых широкополочных балок, вес в 1 метре и количество метров в тонне»:
Номер двутавра |
Размеры, мм |
Вес метра, кг |
Метров в тонне |
|||
h |
b |
s |
t |
|||
20Ш1 |
193 |
150 |
6 |
9 |
30.6 |
32.7 |
23Ш1 |
226 |
155 |
6.5 |
10 |
36.2 |
27.6 |
26Ш1 |
251 |
180 |
7 |
10 |
42.7 |
23.4 |
26Ш2 |
255 |
180 |
7.5 |
12 |
49.2 |
20.3 |
30Ш1 |
291 |
200 |
8 |
11 |
53.6 |
18.7 |
30Ш2 |
295 |
200 |
8.5 |
13 |
61 |
16.4 |
30Ш3 |
299 |
200 |
9 |
15 |
68.3 |
14.6 |
35Ш1 |
338 |
250 |
9.5 |
12.5 |
75.1 |
13.3 |
35Ш2 |
341 |
250 |
10 |
14 |
82.2 |
12.2 |
35Ш3 |
345 |
250 |
10.5 |
16 |
91.3 |
11 |
40Ш1 |
388 |
300 |
9.5 |
14 |
96.1 |
10.4 |
40Ш2 |
392 |
300 |
11.5 |
16 |
111.1 |
9 |
40Ш3 |
396 |
300 |
12.5 |
18 |
123.4 |
8.1 |
50Ш1 |
484 |
300 |
11 |
15 |
114.4 |
8.7 |
50Ш2 |
489 |
300 |
14.5 |
17.5 |
138.7 |
7.2 |
50Ш3 |
495 |
300 |
15.5 |
20.5 |
156.4 |
6.4 |
50Ш4 |
501 |
300 |
16.5 |
23.5 |
174.1 |
5.7 |
60Ш1 |
580 |
320 |
12 |
17 |
142.1 |
7 |
60Ш2 |
587 |
320 |
16 |
20.5 |
176.9 |
5.7 |
60Ш3 |
595 |
320 |
18 |
24.5 |
205.5 |
4.9 |
60Ш4 |
603 |
320 |
20 |
28.5 |
234.2 |
4.3 |
70Ш1 |
683 |
320 |
13.5 |
19 |
169.9 |
5.9 |
70Ш2 |
691 |
320 |
15 |
23 |
197.6 |
5.1 |
70Ш3 |
700 |
320 |
18 |
27.5 |
235.4 |
4.2 |
70Ш4 |
708 |
320 |
20.5 |
31.5 |
268.1 |
3.7 |
70Ш5 |
718 |
320 |
23 |
36.5 |
305.9 |
3.3 |
Таблица «Вес и размеры двутавровых колонных балок»:
Номер двутавра |
Размеры, мм |
Вес метра, кг |
Метров в тонне |
|||
h |
b |
s |
t |
|||
20К1 |
195 |
200 |
6.5 |
10 |
41.5 |
24.1 |
20К2 |
198 |
200 |
7 |
11.5 |
46.9 |
21.3 |
23К1 |
227 |
240 |
7 |
10.5 |
52.2 |
19.2 |
23К2 |
230 |
240 |
8 |
12 |
59.5 |
16.8 |
26К1 |
255 |
260 |
8 |
12 |
65.2 |
15.3 |
26К2 |
258 |
260 |
9 |
13.5 |
73.2 |
13.7 |
26К3 |
262 |
260 |
10 |
15.5 |
83.1 |
12 |
30К1 |
296 |
300 |
9 |
13.5 |
84.8 |
11.8 |
30К2 |
300 |
300 |
10 |
15.5 |
96.3 |
10.4 |
30К3 |
304 |
300 |
11.5 |
17.5 |
108.9 |
9.2 |
35К1 |
343 |
350 |
10 |
15 |
109.7 |
9.1 |
35К2 |
348 |
350 |
11 |
17.5 |
125.9 |
7.9 |
35К3 |
353 |
350 |
13 |
20 |
144.5 |
6.9 |
40К1 |
393 |
400 |
11 |
16.5 |
138 |
7.2 |
40К2 |
400 |
400 |
13 |
20 |
165.6 |
6 |
40К3 |
409 |
400 |
16 |
24.5 |
202.3 |
4.9 |
40К4 |
419 |
400 |
19 |
29.5 |
242.2 |
4.1 |
40К5 |
431 |
400 |
23 |
35.5 |
291.2 |
6.5 |
Таблица «Вес и размер двутавровых нормальных балок»:
Номер двутавра |
Размеры, мм |
Вес метра, кг |
|||
h |
b |
s |
t |
||
10Б1 |
100 |
55 |
4.1 |
5.7 |
8.1 |
12Б1 |
117.6 |
64 |
3.8 |
5.1 |
8.7 |
12Б2 |
120 |
64 |
4.4 |
6.3 |
10.4 |
14Б1 |
137.4 |
73 |
3.8 |
5.6 |
10.5 |
14Б2 |
140 |
73 |
4.7 |
6.9 |
12.9 |
16Б1 |
157 |
82 |
4 |
5.9 |
12.7 |
16Б2 |
160 |
82 |
5 |
7.4 |
15.8 |
18Б1 |
177 |
91 |
4.3 |
6.5 |
15.4 |
18Б2 |
180 |
91 |
5.3 |
8 |
18.8 |
20Б1 |
200 |
100 |
5.6 |
8.5 |
22.4 |
23Б1 |
230 |
110 |
5.6 |
9 |
25.8 |
25Б1 |
248 |
124 |
5 |
8 |
25.7 |
26Б1 |
258 |
120 |
5.8 |
8.5 |
28 |
26Б2 |
261 |
120 |
6 |
10 |
31.2 |
30Б1 |
295 |
140 |
5.8 |
8.5 |
32.9 |
30Б2 |
299 |
140 |
6 |
10 |
36.6 |
35Б1 |
346 |
155 |
6.2 |
8.5 |
38.9 |
35Б2 |
349 |
155 |
6.5 |
10 |
43.3 |
40Б1 |
392 |
165 |
7 |
9.5 |
48.1 |
40Б2 |
396 |
165 |
7.5 |
11.5 |
54.7 |
45Б1 |
443 |
180 |
7.8 |
11 |
59.8 |
45Б2 |
447 |
180 |
8.4 |
13 |
67.5 |
50Б1 |
492 |
200 |
8.8 |
12 |
73 |
50Б2 |
496 |
200 |
9.2 |
14 |
80.7 |
55Б1 |
543 |
220 |
9.5 |
13.5 |
89 |
55Б2 |
547 |
220 |
10 |
15.5 |
97.9 |
60Б1 |
593 |
230 |
10.5 |
15.5 |
106.2 |
60Б2 |
597 |
230 |
11 |
17.5 |
115.6 |
70Б1 |
691 |
260 |
12 |
15.5 |
129.3 |
70Б2 |
697 |
260 |
12.5 |
18.5 |
144.2 |
80Б1 |
791 |
280 |
13.5 |
17 |
159.5 |
80Б2 |
798 |
230 |
14 |
20.5 |
177.9 |
90Б1 |
893 |
300 |
15 |
18.5 |
194 |
90Б2 |
900 |
300 |
15.5 |
22 |
213.8 |
100Б1 |
990 |
320 |
16 |
21 |
230.6 |
100Б2 |
998 |
320 |
17 |
25 |
258.2 |
100Б3 |
1006 |
320 |
18 |
29 |
285.7 |
100Б4 |
1013 |
320 |
19.5 |
32.5 |
314.5 |
Таблица «Вес и размер двутавровых балок дополнительной серии»:
Номер двутавра |
Размеры, мм |
Вес метра, кг |
Метров в тонне |
|||
h |
b |
s |
t |
|||
24ДБ1 |
239.0 |
115.0 |
5.5 |
9.3 |
27.8 |
36.0 |
27ДБ |
269.0 |
125.0 |
6.0 |
9.5 |
31.9 |
31.3 |
35ДБ1 |
349.0 |
127.0 |
5.8 |
8.5 |
33.6 |
29.8 |
36ДБ1 |
360.0 |
145.0 |
12.3 |
18.0 |
49.1 |
20.4 |
40ДБ1 |
399.0 |
139.0 |
6.2 |
9.0 |
39.7 |
25.2 |
45ДБ |
450.0 |
152.0 |
11.0 |
15.0 |
52.6 |
19.0 |
45ДБ2 |
450.0 |
180.0 |
7.6 |
13.3 |
65.0 |
15.4 |
30ДШ1 |
300.6 |
201.9 |
9.4 |
16.0 |
72.7 |
13.8 |
40ДШ |
397.6 |
302.0 |
11.5 |
18.7 |
124.0 |
8.1 |
50ДШ1 |
496.2 |
303.8 |
14.2 |
21.0 |
155.0 |
6.5 |
Примечание к таблицам:
H – высота конструкции
h – высота балки (всегда совпадает с параметром b)
b – ширина полки (один из постоянных показателей)
s – толщина стенки (толщина средней плоскости находящейся между полками)
t – толщина полки (один из постоянных показателей)

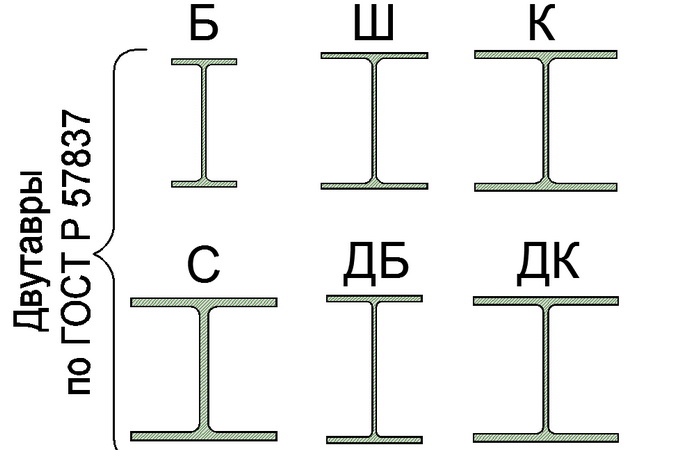

Схема «Двутавры по ГОСТ»:

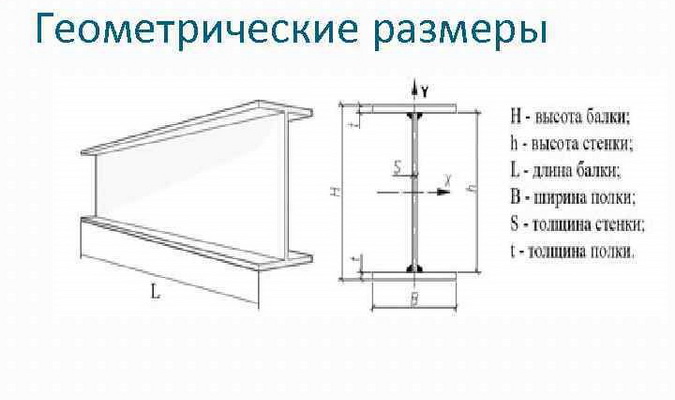

Схема «Геометрические размеры двутавров»:
Ш – широкополочный прокат обладает полкой, которая несколько шире высоты стенки. Н: 193 – 718 мм, b: 150 – 320 мм
К – колонный прокат, отличается повышенной толщиной стенок и полок. H: 195 – 431 мм, b: 200 – 400 мм
Б – нормальный прокат отличается разнообразием размеров, поэтому имеет широкий спектр применения. H: 100 – 1013 мм, b: 55 – 320 мм
Д – прокат дополнительной серии используется совместно со стальными опорными направляющими балками
